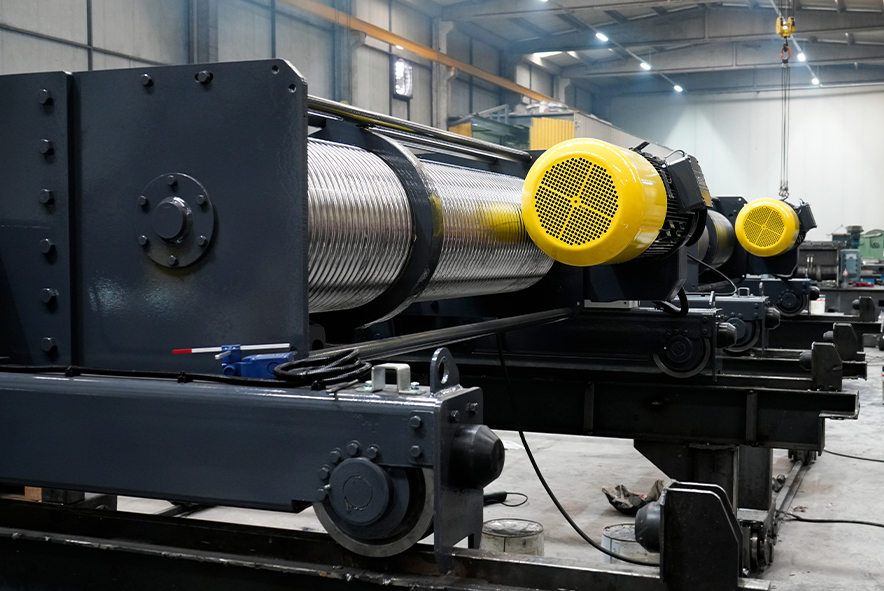

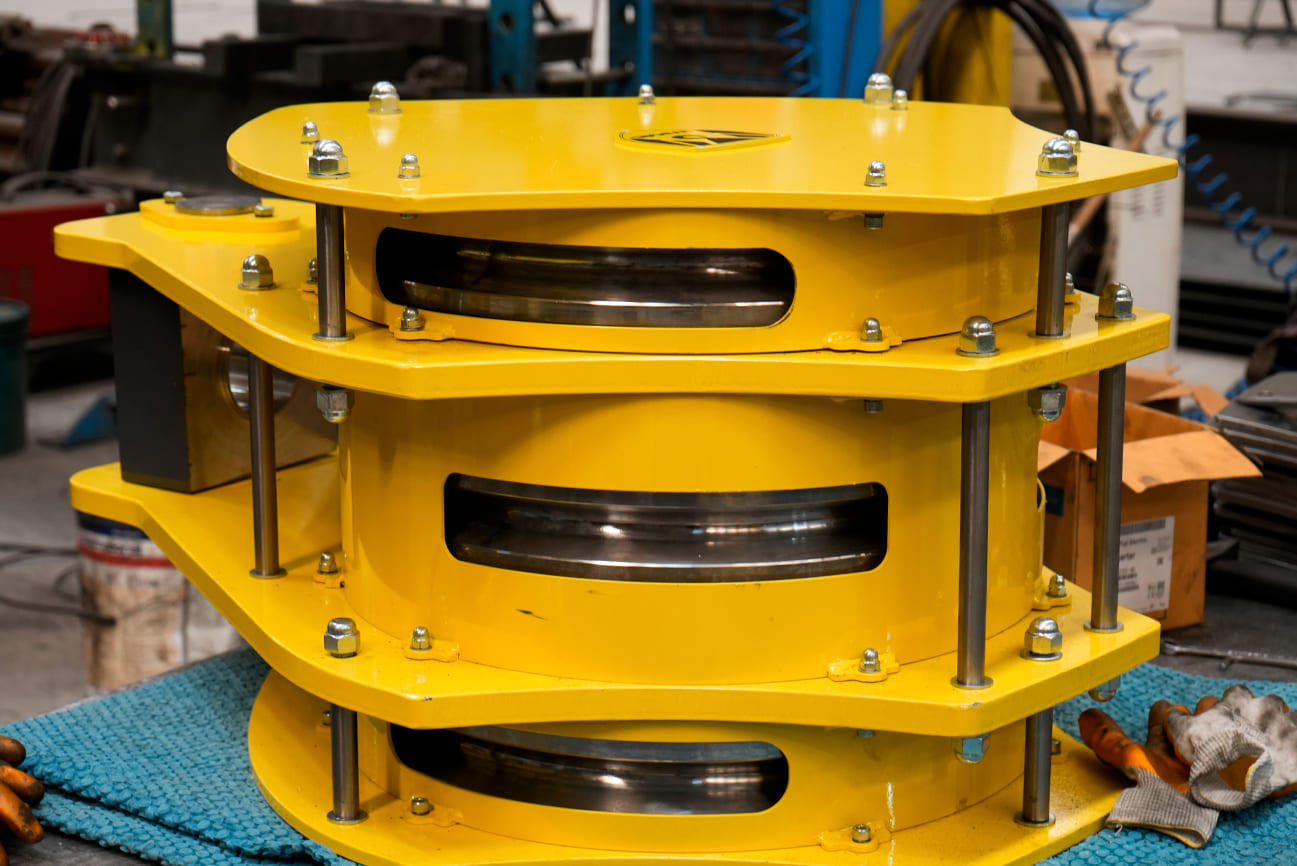

آليات الرفع القياسية للرافعات مزدوجة العارضة
تهدف فيماك إلى مساعدتك على رفع أحمالك ونقلها بطريقة آمنة، وتضمن لك رافعات فيماك أداءً عالي الكفاءة في أقسى ظروف التشغيل.
تُصمَّم منتجاتنا وتُصنَّع وفقًا لمعايير FEM وDIN وISO، كما تثبت الشهادات الصادرة عن جهات الاعتماد التزام فيماك بالمعايير التي تنص عليها شهادتا CE وISO.
تُشغَّل رافعاتنا عبر أنظمة تحكم لاسلكي، كما توفر علب التروس والمحركات عالية الجودة بدء حركة وتوقفًا سلسين.
تفضّل مصانع الجلفنة ومسابك صب الحديد ومصانع الخزانات هذه الآليات لما توفره من كفاءة تشغيلية عالية. وتُطلى عربات الرافعة وآليات الرفع لدى فيماك بمنتجات دهان من أفضل المصنّعين على مستوى العالم.
أبرز الخصائص والمزايا
المواصفات الفنية
| قدرة الرفع (طن) | كود المنتج | قطر الأسطوانة (مم) | قطر الحبل (مم) | خطاف الفئة P | نظام تمرير الحبال | سرعة الرفع (متر/دقيقة) | القدرة الكهربائية لمحرك الرفع (كيلوواط) | قطر عجلات عربة الرافعة (مم) | محامل (رولمانات) عجلات عربة الرافعة | القدرة الكهربائية لمحرك العربة (كيلوواط) | قطر عجلات حاملات الجسر (مم) | محامل (رولمانات) عجلات حاملات الجسر | القدرة الكهربائية لمحرك حاملة الجسر (كيلوواط) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3.2 | WO-D 32 | 160 | 8 | Nr2.5 | 4/1 | 3.5 | 2.20 | Ø130-100 | 6308 | 0.37 | Ø160-125 | 6308 | 2X0,55 |
| 5 | WO-D 50 | 220 | 10 | Nr4 | 4/1 | 4 | 4.00 | Ø160-125 | 6308 | 0.55 | Ø200-170 | 6310 | 2X0,55 |
| 6.3 | WO-D 63 | 220 | 12 | Nr4 | 4/1 | 3.7 | 4.00 | Ø160-125 | 6308 | 0.55 | Ø200-170 | 6310 | 2X0,75 |
| 8 | WO-D 80 | 270 | 14 | Nr5 | 4/1 | 4 | 5.50 | Ø160-125 | 6308 | 0.75 | Ø200-170 | 6310 | 2X0,75 |
| 10 | WO-D 100 | 270 | 14 | Nr6 | 4/1 | 3.5 | 7.50 | Ø160-125 | 6308 | 0.75 | Ø240-200 | 22210 | 2X1,1 |
| 12.5 | WO-D 125 | 320 | 16 | Nr8 | 4/1 | 3.6 | 11.00 | Ø200-170 | 22210 | 1.10 | Ø240-200 | 22210 | 2X1,1 |
| 16 | WO-D 160 | 360 | 18 | Nr10 | 4/1 | 3.5 | 11.00 | Ø200-170 | 22210 | 1.50 | Ø300-250 | 22212 | 2X1,5 |
| 20 | WO-D 200 | 360 | 20 | Nr12 | 4/1 | 3.5 | 15.00 | Ø240-200 | 22210 | 2X0,75 | Ø300-250 | 22212 | 2X2,2 |
| 25 | WO-D 250 | 400 | 18 | Nr16 | 6/1 | 3 | 15.00 | Ø240-200 | 22210 | 2X 1,1 | Ø350-300 | 22212 | 2X2,2 |
| 32 | WO-D 320 | 400 | 20 | Nr20 | 6/1 | 3.2 | 22.00 | Ø300-250 | 22212 | 2X 1,5 | Ø350-320 | 22212 | 2X3 |
| 40 | WO-D 400 | 400 | 20 | Nr25 | 8/1 | 2.5 | 22.00 | Ø300-250 | 22212 | 2X 1,5 | Ø450-400 | 22213 | 2X3 |
| 50 | WO-D 500 | 400 | 22 | Nr32 | 8/1 | 2 | 22.00 | Ø350-320 | 22212 | 2X 2,2 | Ø450-400 | 22213 | 2X4 |
جميع المنتجات المذكورة في الجدول أعلاه تتبع معايير ISO 2m وFEM M5.
معلومات إضافية
- حمولة الاختبار الساكن = SWL × 1.25 / حمولة الاختبار الديناميكي = SWL × 1.10
- تتراوح ارتفاعات الرفع في المنتجات المذكورة أعلاه بين 6 و12 مترًا
- تبلغ سرعة حاملة الجسر (سرعة حركة الجسر على المسار) 30 مترًا/دقيقة، وسرعة عربة الرافعة 20 مترًا/دقيقة
- يتم تحديد الموديل وعدد أسنان التروس عند تقديم الطلب. ويتوافق شكل السن مع المعيار DIN 867 بدون أي تصحيح في الشكل. زاوية الضغط تبلغ 20 درجة.

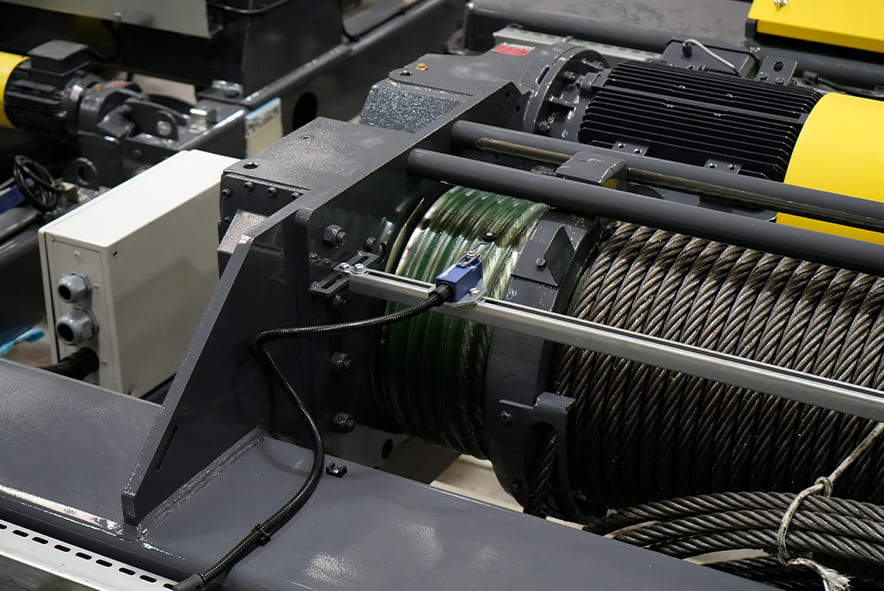

آليات الرفع الدوارة بحبل فولاذي
توفر آليات الرفع الدوارة من فيماك إمكانية الدوران بزاوية 360 درجة، بما يتيح تحديد موضع الحمل واتجاهه بدقة. وهذه الآليات المتخصصة ضرورية للتطبيقات التي تتطلب وضع الأحمال بدقة دون تدخل يدوي.
تتضمن آلية الدوران المدمجة حلقة دوران للخدمة الشاقة ومحركًا مخصصًا، بما يسمح بدوران الحمل بشكل سلس ومنضبط عند أي ارتفاع. وهي مثالية لعمليات التجميع، ومناولة القوالب، وضبط موضع القطع المعقدة.
أبرز الخصائص والمزايا
معلومات إضافية
- يمكن حصر الدوران في زوايا محددة أو جعله مستمرًا بزاوية 360°
- إمكانية إضافة مشفّر (إنكودر) اختياري لتحديد الموضع بدقة
- متاحة بخطافات مغناطيسية أو ميكانيكية
- تتوفر تجهيزات خاصة بناءً على الطلب

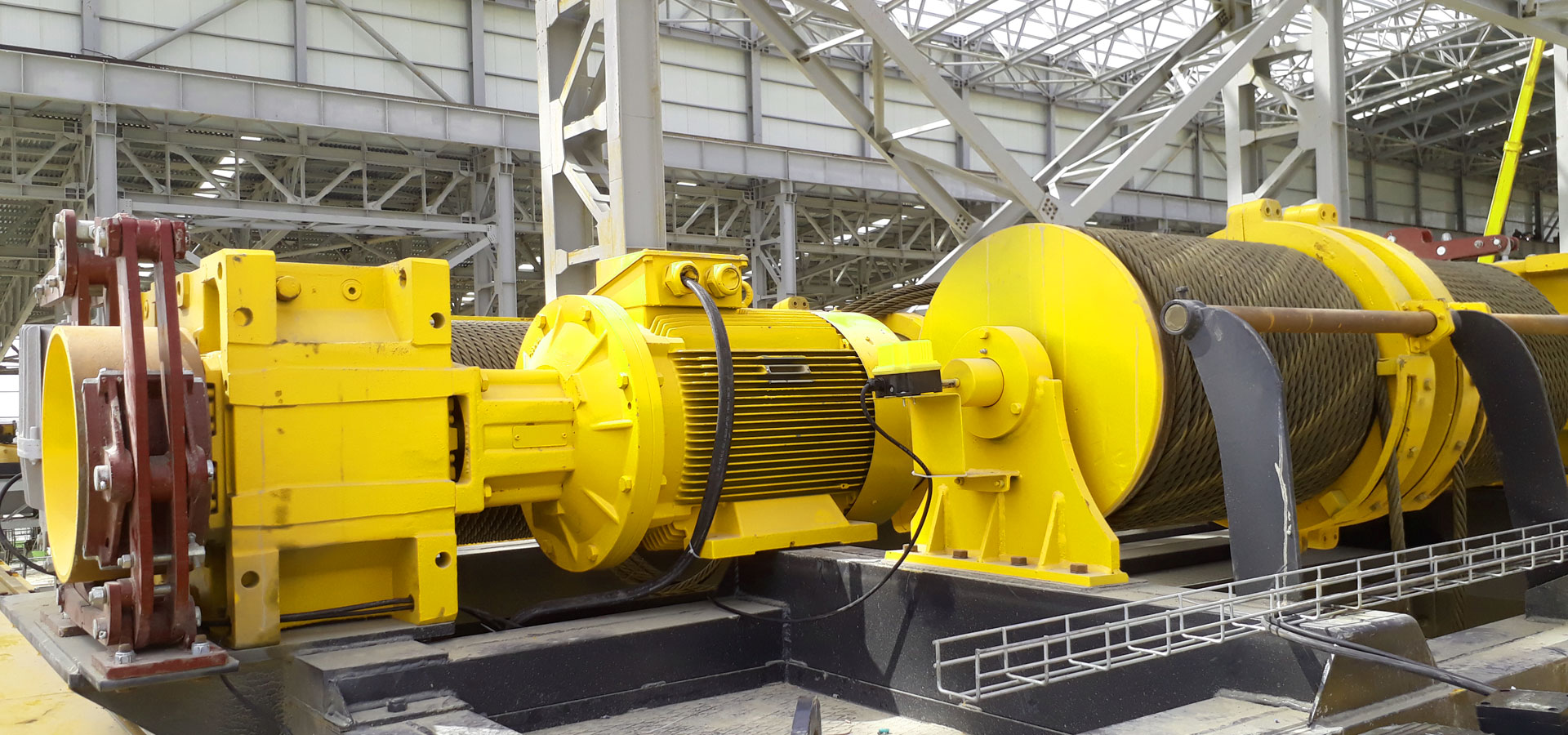

آليات الرفع الثقيلة للعمليات الصناعية المستمرة
تُصمَّم آليات الرفع الثقيلة من فيماك خصيصًا لأكثر التطبيقات الصناعية قسوة، بما في ذلك مصانع الصلب والمسابك والصناعات الثقيلة. وتتعامل هذه الوحدات المتينة مع الأحمال القصوى بدقة وموثوقية عالية.
وبفضل تجهيزها بأسطوانتين وتعدد خطوط الحبال ومكوّنات مقوّاة، تقدم آليات الرفع الثقيلة لدينا أداءً استثنائيًا في البيئات مرتفعة الحرارة ودورات التشغيل المستمرة. وتُصمَّم هندسيًا بشكل خاص لتلبية متطلبات كل عملية تشغيلية على حدة.
أبرز الخصائص والمزايا
معلومات إضافية
- متاحة بتجهيزات لأحواض الصهر والشحن ونزع القوالب وعمليات الصب
- دروع حرارية وأنظمة تبريد للتطبيقات مرتفعة الحرارة
- تتوفر آليات رفع مساعدة لإمالة الأحمال وضبط موضعها
- دعم هندسي كامل وخدمات تركيب
آليات الرفع القياسية للرافعات أحادية العارضة
يتم تثبيت آلية الرفع القياسية أسفل الجسر (العارضة) وتتحرك مباشرة أسفله. وبفضل التوازن المتكافئ بين وزن الحمولة ووزن آلية الرفع، لا توجد حاجة إلى ثقل موازن، مما يجعل هذا النوع أخف وزنًا من الآليات منخفضة الارتفاع.
تتميز آليات الرفع القياسية لدينا بأنظمة توجيه حبل متطورة، ومحركات عالية الكفاءة، وعلب تروس متينة مصممة لتحمل التشغيل المستمر في البيئات الصناعية الشاقة. وهي متاحة بقدرات رفع من 1.6 إلى 20 طنًا وبارتفاعات رفع تصل إلى 12 مترًا.
أبرز الخصائص والمزايا
المواصفات الفنية
| قدرة الرفع (طن) | كود المنتج | قطر الأسطوانة (مم) | قطر الحبل (مم) | خطاف الفئة P | وزن العربة (كجم) | سرعة الرفع (متر/دقيقة) | القدرة الكهربائية لمحرك الرفع (كيلوواط) | قطر عجلات عربة الرافعة (مم) | محامل (رولمانات) عجلات عربة الرافعة | القدرة الكهربائية لمحرك العربة (كيلوواط) | قطر عجلات حاملات الجسر (مم) | محامل (رولمانات) عجلات حاملات الجسر | القدرة الكهربائية لمحرك حاملة الجسر (كيلوواط) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.6 | WO-S16 | 160 | 8 | Nr1 | 550 | 4 | 1.10 | Ø100 | 6205-2RS | 2×0,25 | Ø160-125 | 6308 | 2X0.55 |
| 3.2 | WO-S32 | 160 | 8 | Nr2.5 | 550 | 0,7-3,5 | 2.20 | Ø100 | 6205-2RS | 2×0,25 | Ø160-125 | 6308 | 2X0.55 |
| 5 | WO-S50 | 220 | 10 | Nr4 | 600 | 4 | 4 | Ø130 | 6206-2RS | 2×0,37 | Ø200-170 | 6310 | 2x0.55 |
| 6.3 | WO-S63 | 220 | 12 | Nr4 | 750 | 4.3 | 5.5 | Ø160 | 6207-2RS | 2×0,37 | Ø200-170 | 6310 | 2x0.75 |
| 8 | WO-S80 | 270 | 14 | Nr5 | 800 | 3.5 | 5.5 | Ø160 | 6207-2RS | 2×0,55 | Ø200-170 | 6310 | 2X0.75 |
| 10 | WO-S100 | 270 | 14 | Nr6 | 1000 | 3.5 | 7.5 | Ø160 | 6207-2RS | 2×0,55 | Ø240-200 | 22210 | 2x11 |
| 12.5 | WO-S125 | 360 | 16 | Nr8 | 1250 | 4.1 | 11.0 | Ø200 | 6209-2RS | 2×0,75 | Ø240-200 | 22210 | 2x11 |
| 16 | WO-S160 | 360 | 18 | Nr10 | 1500 | 3.5 | 11.0 | Ø300 | 6213-2RS | 2×0,75 | Ø300-250 | 22212 | 2x15 |
| 20 | WO-S200 | 400 | 20 | Nr12 | 1750 | 3.9 | 15.0 | Ø300 | 6213-2RS | 2×1,1 | Ø300-250 | 22212 | 2X2.2 |
جميع المنتجات المذكورة في الجدول أعلاه تتبع معايير ISO 2m وFEM M5.
معلومات إضافية
- حمولة الاختبار الساكن = SWL × 1.25 / حمولة الاختبار الديناميكي = SWL × 1.10
- تتراوح ارتفاعات الرفع في المنتجات المذكورة أعلاه بين 6 و12 مترًا
- تبلغ سرعة حاملة الجسر (سرعة حركة الجسر على المسار) 30 مترًا/دقيقة، وسرعة عربة الرافعة 20 مترًا/دقيقة
- يتم تحديد الموديل وعدد أسنان التروس عند تقديم الطلب. ويتوافق شكل السن مع المعيار DIN 867 بدون أي تصحيح في الشكل. زاوية الضغط تبلغ 20 درجة.
آليات الرفع منخفضة الارتفاع للرافعات أحادية العارضة
آلية الرفع منخفضة الارتفاع هي الحل المثالي للمباني ذات الارتفاع المحدود. فهي تحقق أقصى كفاءة في استغلال المساحة من خلال تمكين الخطاف من الوصول تقريبًا مباشرة أسفل الجسر الحامل. وبالمقارنة مع آلية الرفع القياسية، يتيح هذا التصميم الاستفادة المثلى من الارتفاع المتاح للمبنى دون أي تأثير سلبي على الأداء.
ويجعل تصميم الأسطوانة الجانبي والتكوين المدمج هذه الآليات مثالية لتحديث المنشآت القائمة أو للمباني الجديدة التي يكون فيها ارتفاع السقف محدودًا. وهي متاحة بقدرات رفع من 1.6 إلى 10 أطنان.
أبرز الخصائص والمزايا
المواصفات الفنية
| قدرة الرفع (طن) | كود المنتج | قطر الأسطوانة (مم) | قطر الحبل (مم) | خطاف الفئة P | وزن العربة (كجم) | سرعة الرفع (متر/دقيقة) | القدرة الكهربائية لمحرك الرفع (كيلوواط) | قطر عجلات عربة الرافعة (مم) | محامل (رولمانات) عجلات عربة الرافعة | القدرة الكهربائية لمحرك العربة (كيلوواط) | قطر عجلات حاملات الجسر (مم) | محامل (رولمانات) عجلات حاملات الجسر | القدرة الكهربائية لمحرك حاملة الجسر (كيلوواط) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.6 | WU-S 16 | 160 | a8 | Nr1 | 550 | 4 | 1.10 | Ø100 | 6205-2RS | 2 x 0,25 | Ø130 | 6206 | 2x0,55 |
| 3.2 | WU-S 32 | 160 | 8 | Nr2.5 | 550 | 0.7-3.5 | 2.20 | Ø100 | 6205-2RS | 2 x 0,25 | Ø130 | 6206 | 2x0,55 |
| 5 | WU-S 50 | 220 | 10 | Nr4 | 600 | 4 | 4 | Ø130 | 6206-2RS | 2 x 0,37 | Ø160 | 6207 | 2x0,55 |
| 6.3 | WU-S 63 | 220 | 12 | Nr4 | 750 | 4.3 | 5.5 | Ø160 | 6207-2RS | 2 x 0,37 | Ø200 | 6209 | 2x0,75 |
| 8 | WU-S 80 | 270 | 14 | Nr5 | 800 | 3.5 | 5.5 | Ø160 | 6207-2RS | 2 x 0,55 | Ø300 | 6213 | 2x0,75 |
| 10 | WU-S 100 | 270 | 14 | Nr6 | 1000 | 3.5 | 7.5 | Ø160 | 6207-2RS | 2 x 0,55 | Ø300 | 6213 | 2x1,1 |
جميع المنتجات المذكورة في الجدول أعلاه تتبع معايير ISO 2m وFEM M5.
معلومات إضافية
- حمولة الاختبار الساكن = SWL × 1.25 / حمولة الاختبار الديناميكي = SWL × 1.10
- تتراوح ارتفاعات الرفع في المنتجات المذكورة أعلاه بين 6 و12 مترًا
- تبلغ سرعة حاملة الجسر (سرعة حركة الجسر على المسار) 30 مترًا/دقيقة، وسرعة عربة الرافعة 20 مترًا/دقيقة
- يتم تحديد الموديل وعدد أسنان التروس عند تقديم الطلب. ويتوافق شكل السن مع المعيار DIN 867 بدون أي تصحيح في الشكل. زاوية الضغط تبلغ 20 درجة.
آليات الرفع المضادة للانفجار بحبل فولاذي
آليات الرفع المضادة للانفجار من فيماك حاصلة على شهادة ATEX للتشغيل الآمن في البيئات الخطرة التي قد تتواجد فيها غازات أو أبخرة أو أتربة قابلة للاشتعال. وكل مكوّن فيها مصمم ومعتمد لمنع مصادر الاشتعال داخل المناطق المصنّفة.
تتوافق آليات الرفع المضادة للانفجار لدينا مع توجيه ATEX 2014/34/EU، وهي متاحة لتطبيقات المنطقة 1 والمنطقة 2 والمنطقة 21 والمنطقة 22. وهي مثالية لقطاعات النفط والغاز، والصناعات الكيميائية، والأدوية، ومناولة الحبوب. وبفضل أغلفة المحركات المانعة للهب، وصناديق التوصيل ذات الأمان المعزز، ودوائر التحكم ذاتية الأمان، تقدم هذه الآليات حلول رفع موثوقة في أكثر البيئات الخطرة صعوبة.
