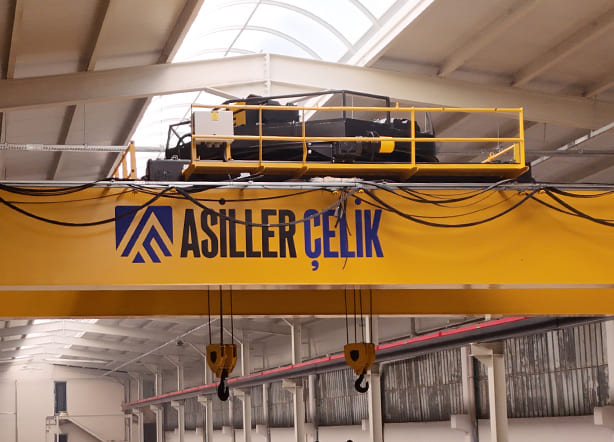

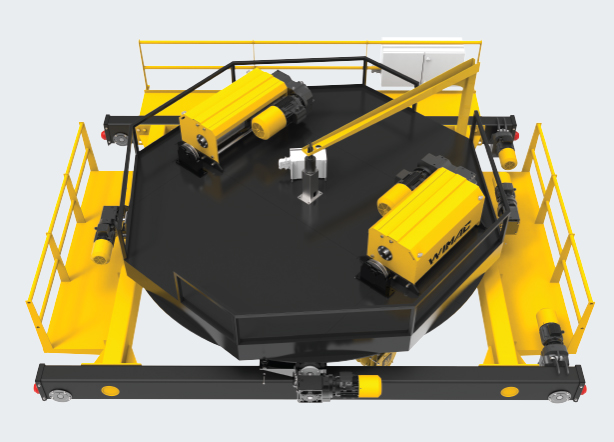

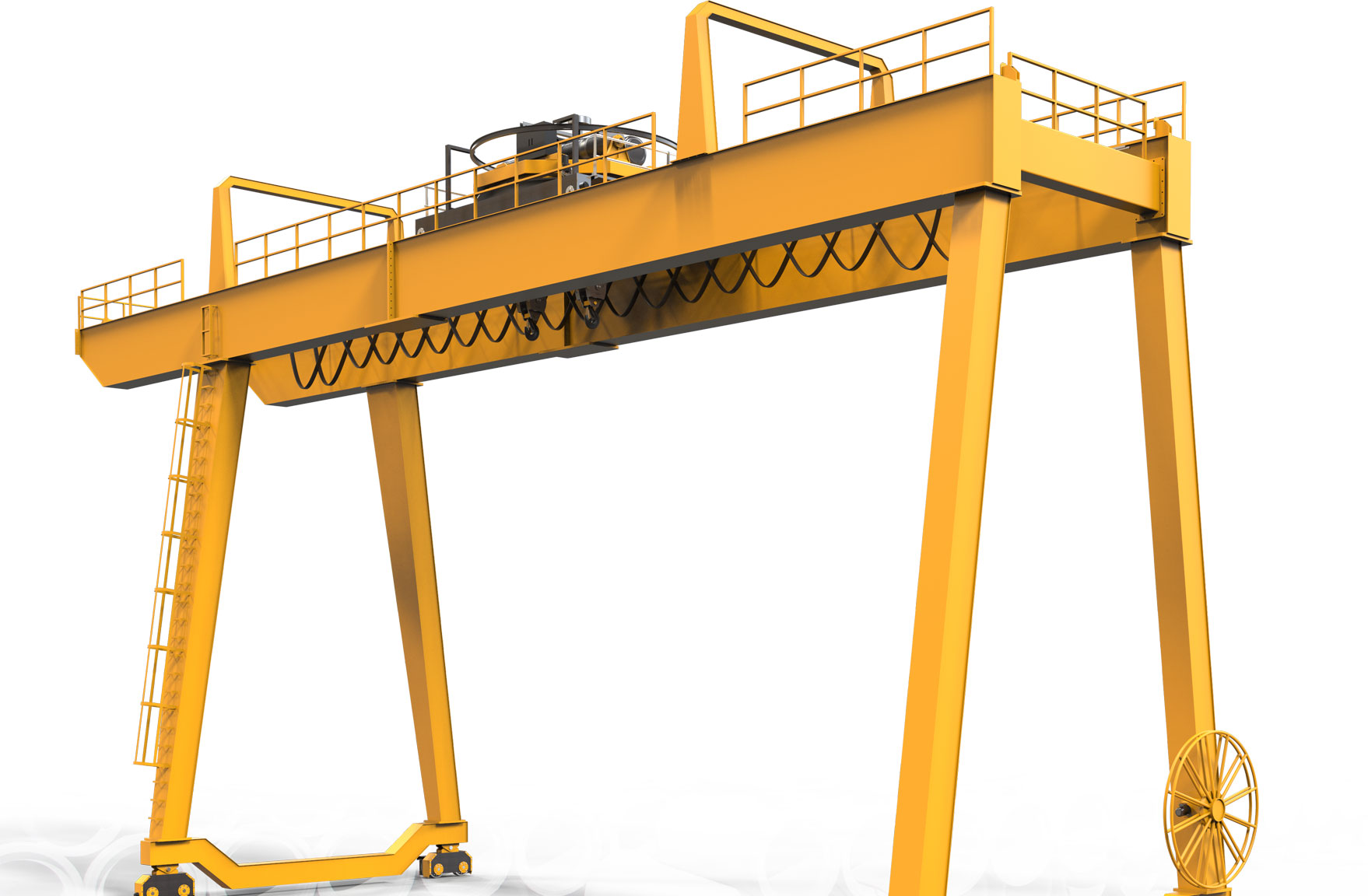

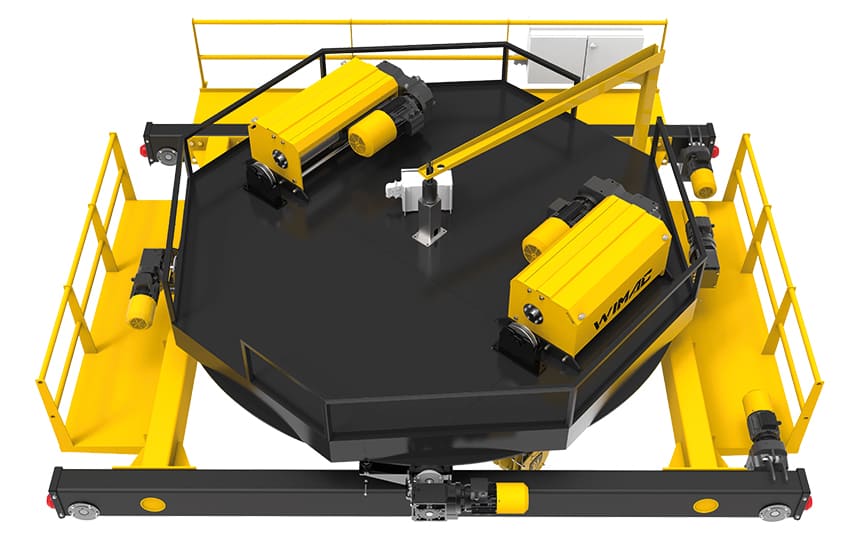

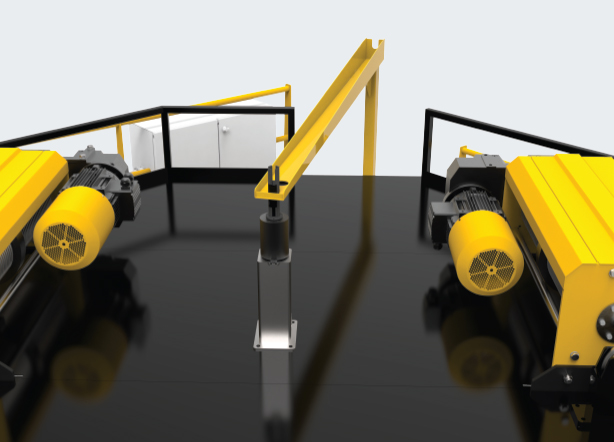

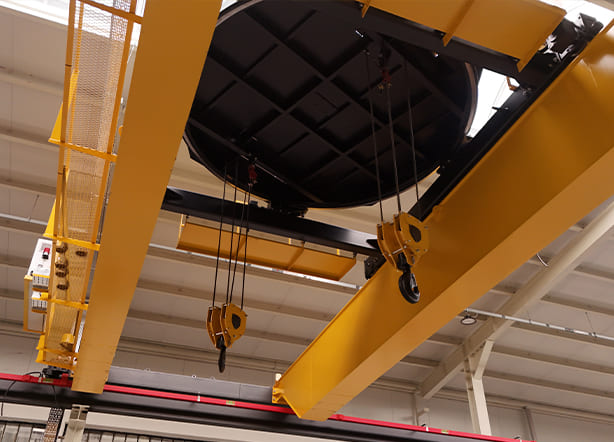

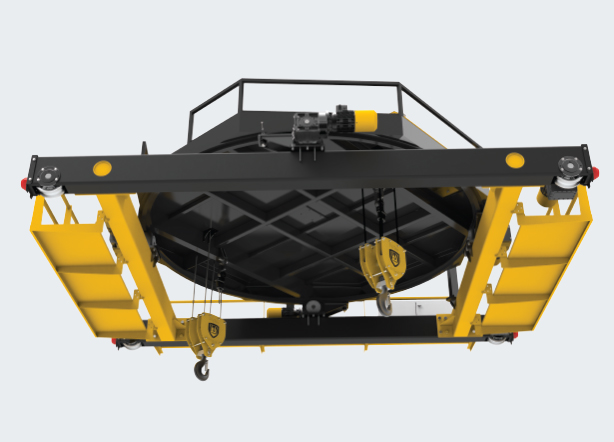

آليات الرفع الدوارة بالحبال الفولاذية
في فيماك للهندسة، تساعدك أنظمة آليات الرفع الدوارة التي ننتجها على رفع الأحمال ونقلها بسهولة وأمان. ومع آليات الرفع الدوارة من فيماك، سهلة التركيب وسهلة التشغيل، تحصل على أداء عالٍ حتى في أقسى ظروف التشغيل.
تُصنَّع جميع آليات الرفع الدوارة لدينا وتُستخدم وفقًا لمعايير FEM وDIN وISO. ونطبّق المستوى نفسه من الجودة والمواصفات على جميع منتجاتنا بموجب شهادتي CE وISO.
يمكن التحكم في آليات الرفع الدوارة عبر أنظمة التحكم اللاسلكي، وهي تتحرك بسلاسة على المقاطع من نوع U وS لتنفيذ عمليات نقل الأحمال. وتُستخدم في المواقع التي يتعذّر فيها تركيب الرافعات أحادية السكة والرافعات العلوية المعلقة، حيث تقدّم أفضل أداء ممكن. كما نحرص في آليات الرفع الدوارة على استخدام أفضل المحركات وأفضل علب التروس لضمان ثبات الحركة عند بدء التشغيل والتوقف.
وتُفضّلها على وجه الخصوص مصانع الجلفنة ومسابك الحديد ومصانع الخزانات والصهاريج لما تحققه من كفاءة عالية. وتُطلي فيماك آليات الرفع الدوارة بدهانات من أفضل المنتجين على مستوى العالم.
المزايا والخصائص الرئيسية
معلومات إضافية
- يمكن حصر الدوران في زوايا محددة أو جعله مستمرًا بزاوية 360°
- إمكانية تركيب مشفّر دوران (إنكودر) اختياري لتحديد الموضع بدقة
- متاحة بخطافات مغناطيسية أو ميكانيكية
- تتوفر تجهيزات خاصة حسب الطلب

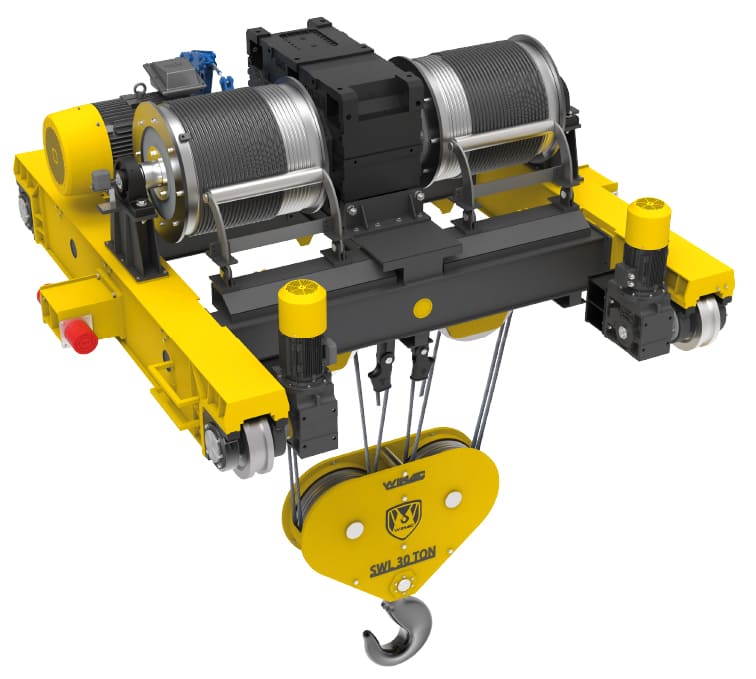

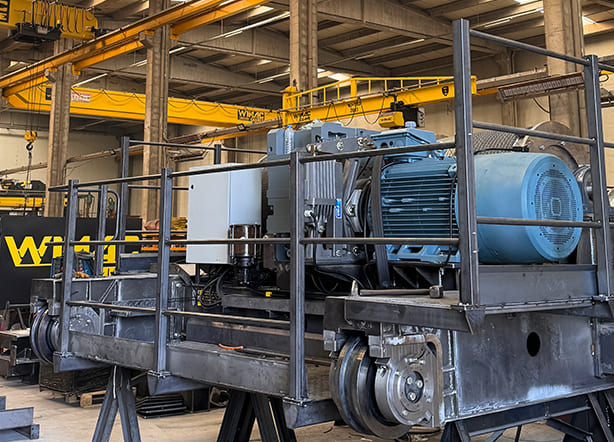

آليات الرفع الصناعية الثقيلة

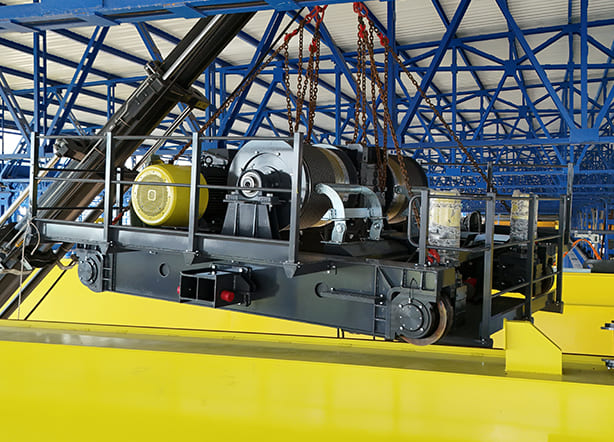

صُمِّمت آليات الرفع الثقيلة من فيماك خصيصًا لأصعب التطبيقات الصناعية، بما فيها مصانع الحديد والصلب والمسابك والصناعات الثقيلة. وتتعامل هذه الوحدات المتينة مع الأحمال القصوى بدقة وموثوقية عالية.
وبفضل تصميم الأسطوانة المزدوجة وتعدد خطوط الحبل والمكونات المقوّاة، تقدّم آليات الرفع الثقيلة لدينا أداءً استثنائيًا في بيئات درجات الحرارة المرتفعة ودورات التشغيل المستمر. وتُصمَّم خصيصًا لتلبية متطلبات كل عملية إنتاجية على حدة.
المزايا والخصائص الرئيسية
معلومات إضافية
- متاحة بتجهيزات لبواتق الصهر والشحن ونزع القوالب والصب
- دروع حرارية وأنظمة تبريد للتطبيقات ذات درجات الحرارة المرتفعة
- تتوفر آليات رفع مساعدة للإمالة وضبط الموضع
- دعم هندسي كامل وخدمات تركيب متكاملة
آليات الرفع القياسية للرافعات أحادية العارضة
آلية الرفع القياسية يتم تثبيتها أسفل الجسر (العارضة) و يتحرك مباشرة أسفلها. وبفضل التوازن المتكافئ بين وزن الحمولة ووزن آلية الرفع، لا توجد حاجة إلى ثقل موازن. هذا التصميم يجعله أبسط وأخف وزنًا و أقل تكلفة مقارنةً بآلية الرفع منخفضة الارتفاع.
تتميز آليات الرفع القياسية أحادية العارضة لدينا بأنظمة توجيه حبل متطورة ومحركات عالية الكفاءة وعلب تروس متينة مصممة لتحمّل التشغيل المستمر في البيئات الصناعية القاسية. وتتوفر بقدرات رفع من 1.6 إلى 20 طنًا وبارتفاعات رفع تصل إلى 12 مترًا.
المزايا والخصائص الرئيسية
المواصفات الفنية
| قدرة الرفع (طن) | كود المنتج | قطر الأسطوانة (مم) | قطر الحبل (مم) | خطاف الفئة P | وزن العربة (كجم) | سرعة الرفع (متر/دقيقة) | القدرة الكهربائية لمحرك الرفع (كيلوواط) | قطر عجلات عربة الرافعة (مم) | محامل (رولمانات) عجلات عربة الرافعة | القدرة الكهربائية لمحرك العربة (كيلوواط) | قطر عجلات حاملات الجسر (مم) | محامل (رولمانات) عجلات حاملات الجسر | القدرة الكهربائية لمحرك حاملة الجسر (كيلوواط) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.6 | WO-S16 | 160 | 8 | Nr1 | 550 | 4 | 1.10 | Ø100 | 6205-2RS | 2×0,25 | Ø160-125 | 6308 | 2X0.55 |
| 3.2 | WO-S32 | 160 | 8 | Nr2.5 | 550 | 0,7-3,5 | 2.20 | Ø100 | 6205-2RS | 2×0,25 | Ø160-125 | 6308 | 2X0.55 |
| 5 | WO-S50 | 220 | 10 | Nr4 | 600 | 4 | 4 | Ø130 | 6206-2RS | 2×0,37 | Ø200-170 | 6310 | 2x0.55 |
| 6.3 | WO-S63 | 220 | 12 | Nr4 | 750 | 4.3 | 5.5 | Ø160 | 6207-2RS | 2×0,37 | Ø200-170 | 6310 | 2x0.75 |
| 8 | WO-S80 | 270 | 14 | Nr5 | 800 | 3.5 | 5.5 | Ø160 | 6207-2RS | 2×0,55 | Ø200-170 | 6310 | 2X0.75 |
| 10 | WO-S100 | 270 | 14 | Nr6 | 1000 | 3.5 | 7.5 | Ø160 | 6207-2RS | 2×0,55 | Ø240-200 | 22210 | 2x11 |
| 12.5 | WO-S125 | 360 | 16 | Nr8 | 1250 | 4.1 | 11.0 | Ø200 | 6209-2RS | 2×0,75 | Ø240-200 | 22210 | 2x11 |
| 16 | WO-S160 | 360 | 18 | Nr10 | 1500 | 3.5 | 11.0 | Ø300 | 6213-2RS | 2×0,75 | Ø300-250 | 22212 | 2x15 |
| 20 | WO-S200 | 400 | 20 | Nr12 | 1750 | 3.9 | 15.0 | Ø300 | 6213-2RS | 2×1,1 | Ø300-250 | 22212 | 2X2.2 |
جميع المنتجات المذكورة في الجدول أعلاه تتبع معايير FEM M5 وISO 2m.
معلومات إضافية
- حمولة الاختبار الساكن = SWL × 1.25 / حمولة الاختبار الديناميكي = SWL × 1.10
- تتراوح ارتفاعات الرفع في المنتجات المذكورة أعلاه بين 6 و12 مترًا
- تبلغ سرعة حاملة الجسر (سرعة حركة الجسر على المسار) 30 متر/دقيقة، وسرعة عربة الرافعة 20 متر/دقيقة
- يتم تحديد الموديل وعدد التروس عند تقديم التكليف. يتوافق شكل الترس مع المعيار DIN 867 بدون أي تصحيح في الشكل. زاوية الضغط تبلغ 20 درجة.
آليات الرفع منخفضة الإرتفاع للرافعات أحادية العارضة
آلية الرفع منخفضة الارتفاع هي الحل المثالي للمباني ذات الارتفاع المحدود. فهو يحقق أقصى كفاءة في استغلال المساحة من خلال تمكين الخطاف من الوصول تقريبًا مباشرة أسفل الجسر الحامل. وبالمقارنة مع آلية الرفع القياسية، يتيح هذا التصميم الاستفادة المثلى من الارتفاع المتاح للمبنى دون أي تأثير سلبي على الأداء.
ويجعل تصميم الأسطوانة المزاحة والتكوين المدمج هذه الآليات مثالية لتحديث المنشآت القائمة أو للمباني الجديدة التي يكون فيها ارتفاع السقف محدودًا. وتتوفر بقدرات رفع من 1.6 إلى 10 أطنان.
المزايا والخصائص الرئيسية
المواصفات الفنية
| قدرة الرفع (طن) | كود المنتج | قطر الأسطوانة (مم) | قطر الحبل (مم) | خطاف الفئة P | وزن العربة (كجم) | سرعة الرفع (متر/دقيقة) | القدرة الكهربائية لمحرك الرفع (كيلوواط) | قطر عجلات عربة الرافعة (مم) | محامل (رولمانات) عجلات عربة الرافعة | القدرة الكهربائية لمحرك العربة (كيلوواط) | قطر عجلات حاملات الجسر (مم) | محامل (رولمانات) عجلات حاملات الجسر | القدرة الكهربائية لمحرك حاملة الجسر (كيلوواط) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.6 | WU-S 16 | 160 | a8 | Nr1 | 550 | 4 | 1.10 | Ø100 | 6205-2RS | 2 x 0,25 | Ø130 | 6206 | 2x0,55 |
| 3.2 | WU-S 32 | 160 | 8 | Nr2.5 | 550 | 0.7-3.5 | 2.20 | Ø100 | 6205-2RS | 2 x 0,25 | Ø130 | 6206 | 2x0,55 |
| 5 | WU-S 50 | 220 | 10 | Nr4 | 600 | 4 | 4 | Ø130 | 6206-2RS | 2 x 0,37 | Ø160 | 6207 | 2x0,55 |
| 6.3 | WU-S 63 | 220 | 12 | Nr4 | 750 | 4.3 | 5.5 | Ø160 | 6207-2RS | 2 x 0,37 | Ø200 | 6209 | 2x0,75 |
| 8 | WU-S 80 | 270 | 14 | Nr5 | 800 | 3.5 | 5.5 | Ø160 | 6207-2RS | 2 x 0,55 | Ø300 | 6213 | 2x0,75 |
| 10 | WU-S 100 | 270 | 14 | Nr6 | 1000 | 3.5 | 7.5 | Ø160 | 6207-2RS | 2 x 0,55 | Ø300 | 6213 | 2x1,1 |
جميع المنتجات المذكورة في الجدول أعلاه تتبع معايير FEM M5 وISO 2m.
معلومات إضافية
- حمولة الاختبار الساكن = SWL × 1.25 / حمولة الاختبار الديناميكي = SWL × 1.10
- تتراوح ارتفاعات الرفع في المنتجات المذكورة أعلاه بين 6 و12 مترًا
- تبلغ سرعة حاملة الجسر (سرعة حركة الجسر على المسار) 30 متر/دقيقة، وسرعة عربة الرافعة 20 متر/دقيقة
- يتم تحديد الموديل وعدد التروس عند تقديم التكليف. يتوافق شكل الترس مع المعيار DIN 867 بدون أي تصحيح في الشكل. زاوية الضغط تبلغ 20 درجة.
آليات الرفع المضادة للانفجار بالحبال الفولاذية
آليات الرفع المضادة للانفجار من فيماك حاصلة على شهادة ATEX للتشغيل الآمن في البيئات الخطرة التي قد تتواجد فيها غازات أو أبخرة أو أتربة قابلة للانفجار. وكل مكوّن فيها مصمم ومعتمد لمنع مصادر الاشتعال داخل المناطق المصنَّفة.
تتوافق آليات الرفع المضادة للانفجار لدينا مع توجيه ATEX 2014/34/EU، وتتوفر لتطبيقات المنطقة 1 والمنطقة 2 والمنطقة 21 والمنطقة 22. وهي مثالية لصناعات النفط والغاز والمعالجة الكيميائية والأدوية ومناولة الحبوب. وبفضل أغلفة المحركات المانعة للهب وعلب التوصيل ذات الأمان المعزَّز ودوائر التحكم ذاتية الأمان، تقدّم هذه الآليات حلول رفع موثوقة في أصعب البيئات الخطرة.
