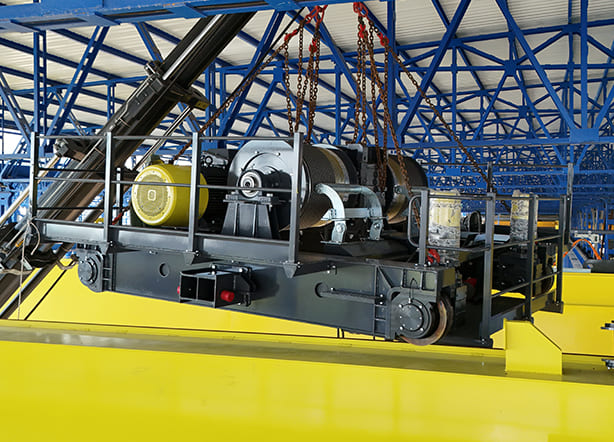

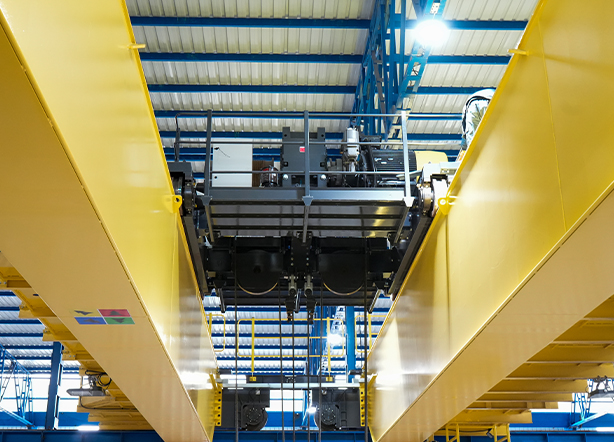

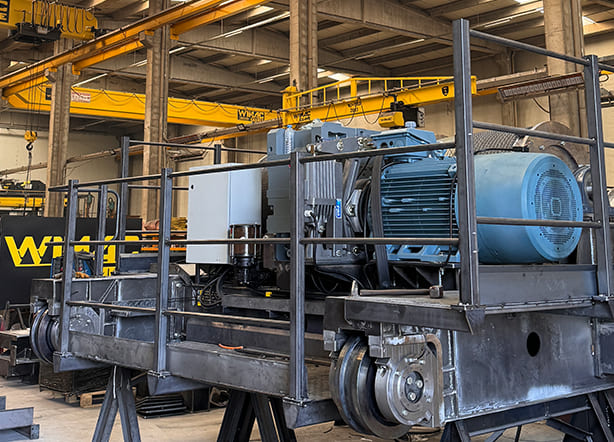

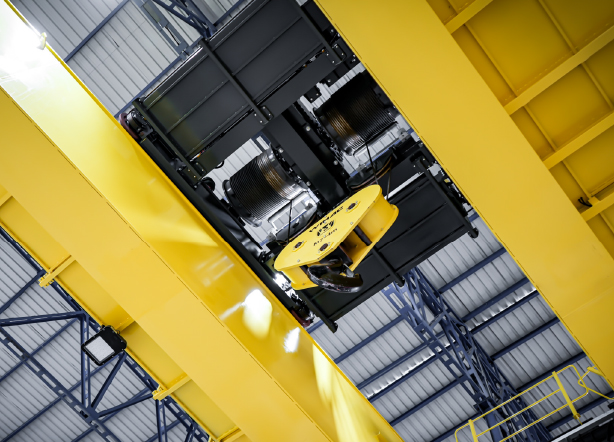

آليات الرفع الصناعية الثقيلة
تُصمَّم آليات الرفع الثقيلة من فيماك للعمل بشكل مستمر وتحت ظروف قاسية في أصعب التطبيقات الصناعية، بما فيها مصانع الصلب والمسابك والصناعات التحويلية الثقيلة، حيث توفر أداءً موثوقًا ودقيقًا عند نقل الأحمال الكبيرة.

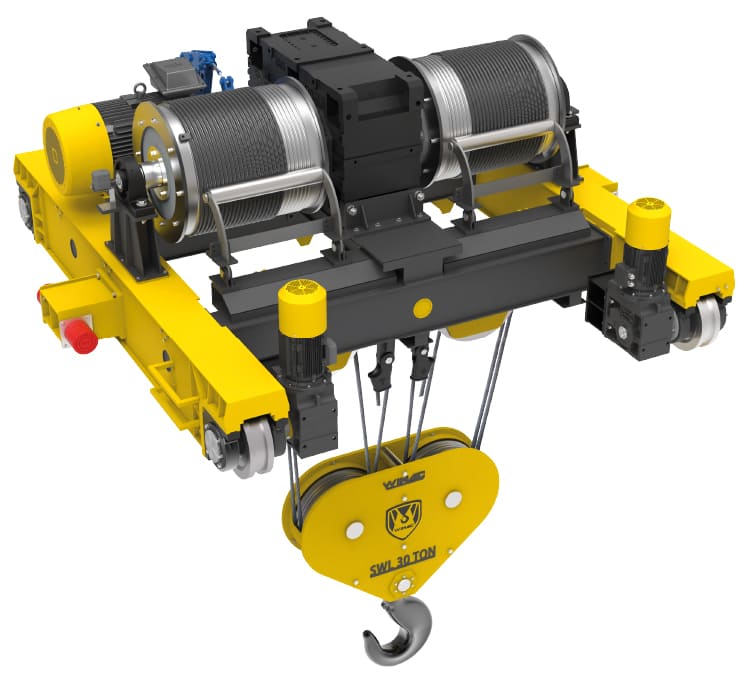

وبفضل تصميم الأسطوانة المزدوجة وتعدد خطوط الحبل والمكونات المقواة، تقدم آليات الرفع الثقيلة لدينا أداءً استثنائيًا في البيئات مرتفعة الحرارة ودورات التشغيل المستمرة. وتُهندَس خصيصًا لتلبية متطلبات كل عملية تشغيلية على حدة.
أهم الخصائص والمزايا
معلومات إضافية
- تتوفر بتكوينات لبوتقة الصهر والشحن ونزع القوالب والصب
- دروع حرارية وأنظمة تبريد للتطبيقات ذات درجات الحرارة المرتفعة
- تتوفر آليات رفع مساعدة لإمالة الأحمال وضبط موضعها
- دعم هندسي كامل وخدمات تركيب في الموقع

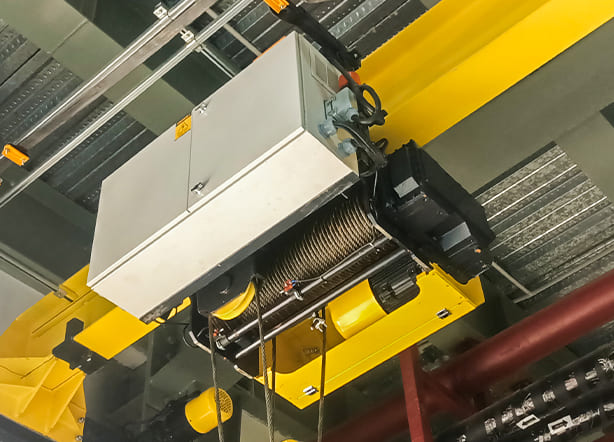

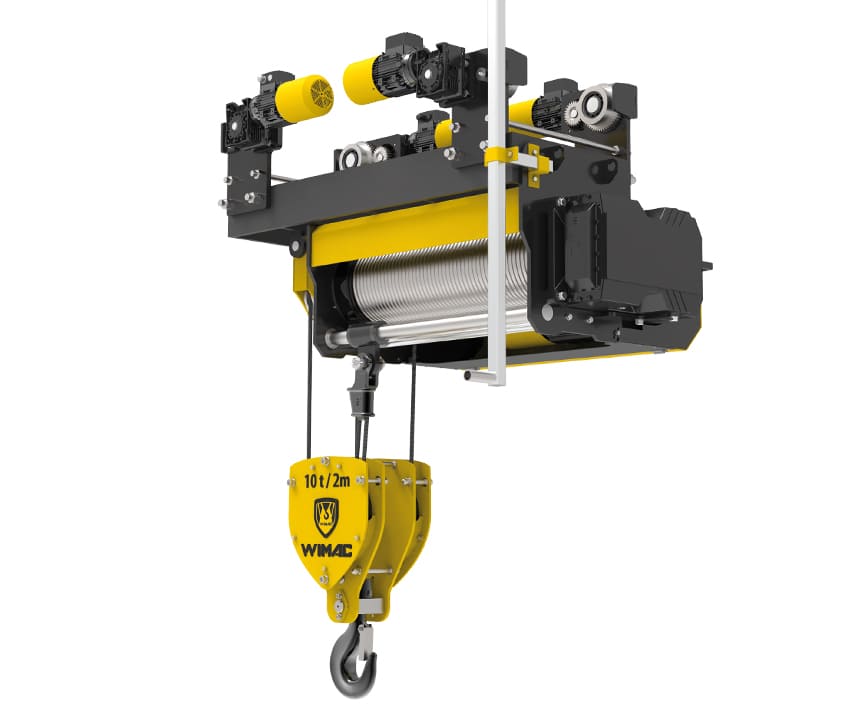

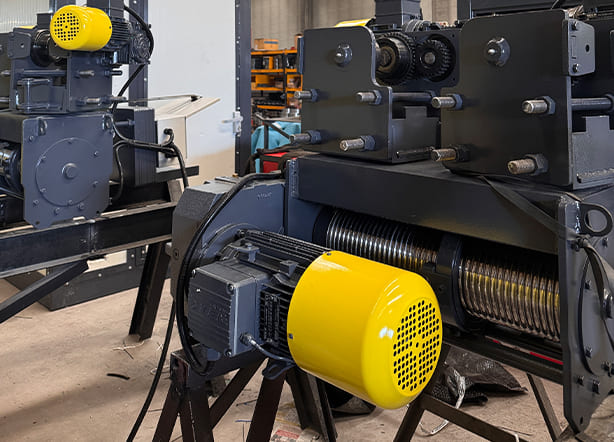

آلية الرفع القياسية للرافعات أحادية العارضة
آلية الرفع القياسية يتم تثبيتها أسفل الجسر (العارضة) وتتحرك مباشرة أسفله. وبفضل التوازن المتكافئ بين وزن الحمولة ووزن آلية الرفع، لا توجد حاجة إلى ثقل موازن، وهو ما يجعل هذا النوع أخف وزنًا من الطراز منخفض الإرتفاع.
تتميز آليات الرفع القياسية لدينا بأنظمة توجيه حبل متطورة ومحركات عالية الكفاءة وعلب تروس قوية مصممة لتحمل التشغيل المستمر في البيئات الصناعية الصعبة. وتتوفر بقدرات رفع من 1.6 إلى 20 طنًا وبارتفاعات رفع تصل إلى 12 مترًا.
أهم الخصائص والمزايا
المواصفات الفنية
| قدرة الرفع (طن) | كود المنتج | قطر الأسطوانة (مم) | قطر الحبل (مم) | خطاف الفئة P | وزن العربة (كجم) | سرعة الرفع (متر/دقيقة) | القدرة الكهربائية لمحرك الرفع (كيلوواط) | قطر عجلات عربة الرافعة (مم) | محامل (رولمانات) عجلات عربة الرافعة | القدرة الكهربائية لمحرك العربة (كيلوواط) | قطر عجلات حاملات الجسر (مم) | محامل (رولمانات) عجلات حاملات الجسر | القدرة الكهربائية لمحرك حاملة الجسر (كيلوواط) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.6 | WO-S16 | 160 | 8 | Nr1 | 550 | 4 | 1.10 | Ø100 | 6205-2RS | 2×0,25 | Ø160-125 | 6308 | 2X0.55 |
| 3.2 | WO-S32 | 160 | 8 | Nr2.5 | 550 | 0,7-3,5 | 2.20 | Ø100 | 6205-2RS | 2×0,25 | Ø160-125 | 6308 | 2X0.55 |
| 5 | WO-S50 | 220 | 10 | Nr4 | 600 | 4 | 4 | Ø130 | 6206-2RS | 2×0,37 | Ø200-170 | 6310 | 2x0.55 |
| 6.3 | WO-S63 | 220 | 12 | Nr4 | 750 | 4.3 | 5.5 | Ø160 | 6207-2RS | 2×0,37 | Ø200-170 | 6310 | 2x0.75 |
| 8 | WO-S80 | 270 | 14 | Nr5 | 800 | 3.5 | 5.5 | Ø160 | 6207-2RS | 2×0,55 | Ø200-170 | 6310 | 2X0.75 |
| 10 | WO-S100 | 270 | 14 | Nr6 | 1000 | 3.5 | 7.5 | Ø160 | 6207-2RS | 2×0,55 | Ø240-200 | 22210 | 2x11 |
| 12.5 | WO-S125 | 360 | 16 | Nr8 | 1250 | 4.1 | 11.0 | Ø200 | 6209-2RS | 2×0,75 | Ø240-200 | 22210 | 2x11 |
| 16 | WO-S160 | 360 | 18 | Nr10 | 1500 | 3.5 | 11.0 | Ø300 | 6213-2RS | 2×0,75 | Ø300-250 | 22212 | 2x15 |
| 20 | WO-S200 | 400 | 20 | Nr12 | 1750 | 3.9 | 15.0 | Ø300 | 6213-2RS | 2×1,1 | Ø300-250 | 22212 | 2X2.2 |
جميع المنتجات المذكورة في الجدول أعلاه تتبع معايير ISO 2m وFEM M5.
معلومات إضافية
- حمولة الاختبار الساكن = SWL × 1.25 / حمولة الاختبار الديناميكي = SWL × 1.10
- تتراوح ارتفاعات الرفع في المنتجات المذكورة أعلاه بين 6 و12 مترًا
- تبلغ سرعة حاملة الجسر (سرعة حركة الجسر على المسار) 30 m/min، وسرعة عربة الرافعة 20 m/min
- يتم تحديد الموديل وعدد أسنان التروس عند تقديم الطلب. ويتوافق شكل الترس مع المعيار DIN 867 بدون أي تصحيح في الشكل. زاوية الضغط تبلغ 20 درجة.

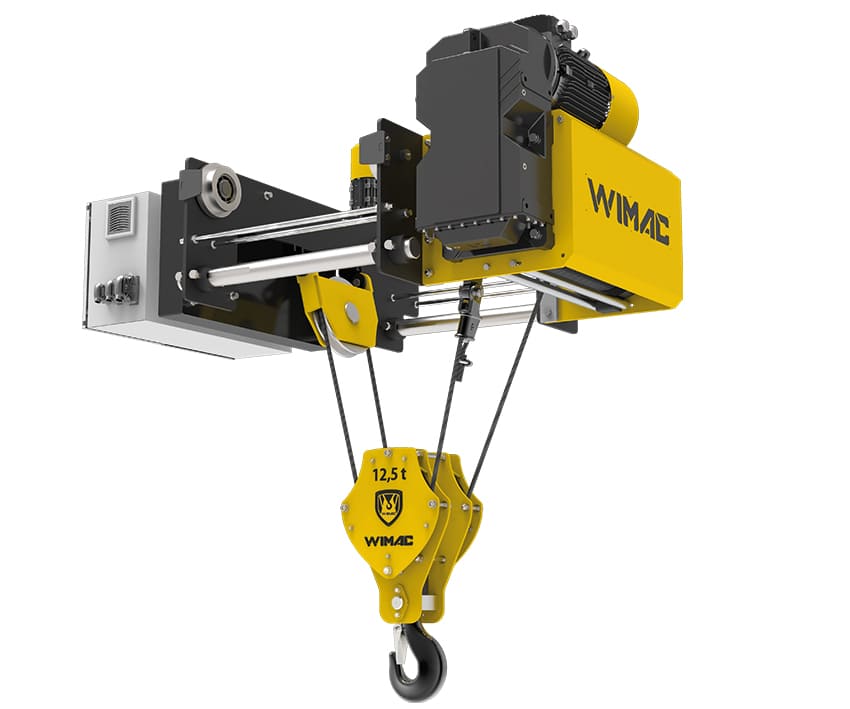

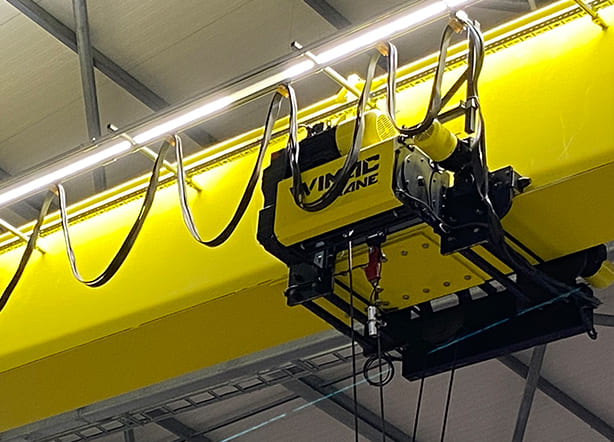

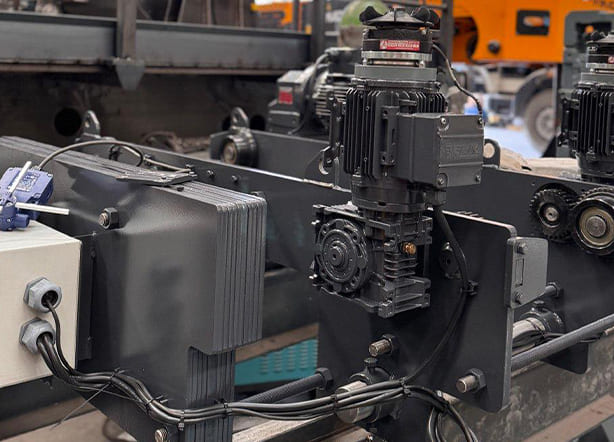

آلية الرفع منخفضة الإرتفاع للرافعات أحادية العارضة
آلية الرفع منخفضة الإرتفاع هي الحل المثالي للمباني ذات الارتفاع المحدود. فهي تحقق أقصى كفاءة في استغلال المساحة من خلال تمكين الخطاف من الوصول تقريبًا مباشرة أسفل الجسر الحامل. وبالمقارنة مع آلية الرفع القياسية، يتيح هذا التصميم الاستفادة المثلى من الارتفاع المتاح للمبنى دون أي تأثير سلبي على الأداء.
ويجعل تصميم الأسطوانة المزاحة جانبيًا والتكوين المدمج هذه الآليات مثالية للتركيب في المنشآت القائمة أو في المباني الجديدة التي يكون فيها ارتفاع السقف محدودًا. وتتوفر بقدرات رفع من 1.6 إلى 10 أطنان.
أهم الخصائص والمزايا
المواصفات الفنية
| قدرة الرفع (طن) | كود المنتج | قطر الأسطوانة (مم) | قطر الحبل (مم) | خطاف الفئة P | وزن العربة (كجم) | سرعة الرفع (متر/دقيقة) | القدرة الكهربائية لمحرك الرفع (كيلوواط) | قطر عجلات عربة الرافعة (مم) | محامل (رولمانات) عجلات عربة الرافعة | القدرة الكهربائية لمحرك العربة (كيلوواط) | قطر عجلات حاملات الجسر (مم) | محامل (رولمانات) عجلات حاملات الجسر | القدرة الكهربائية لمحرك حاملة الجسر (كيلوواط) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.6 | WU-S 16 | 160 | a8 | Nr1 | 550 | 4 | 1.10 | Ø100 | 6205-2RS | 2 x 0,25 | Ø130 | 6206 | 2x0,55 |
| 3.2 | WU-S 32 | 160 | 8 | Nr2.5 | 550 | 0.7-3.5 | 2.20 | Ø100 | 6205-2RS | 2 x 0,25 | Ø130 | 6206 | 2x0,55 |
| 5 | WU-S 50 | 220 | 10 | Nr4 | 600 | 4 | 4 | Ø130 | 6206-2RS | 2 x 0,37 | Ø160 | 6207 | 2x0,55 |
| 6.3 | WU-S 63 | 220 | 12 | Nr4 | 750 | 4.3 | 5.5 | Ø160 | 6207-2RS | 2 x 0,37 | Ø200 | 6209 | 2x0,75 |
| 8 | WU-S 80 | 270 | 14 | Nr5 | 800 | 3.5 | 5.5 | Ø160 | 6207-2RS | 2 x 0,55 | Ø300 | 6213 | 2x0,75 |
| 10 | WU-S 100 | 270 | 14 | Nr6 | 1000 | 3.5 | 7.5 | Ø160 | 6207-2RS | 2 x 0,55 | Ø300 | 6213 | 2x1,1 |
جميع المنتجات المذكورة في الجدول أعلاه تتبع معايير ISO 2m وFEM M5.
معلومات إضافية
- حمولة الاختبار الساكن = SWL × 1.25 / حمولة الاختبار الديناميكي = SWL × 1.10
- تتراوح ارتفاعات الرفع في المنتجات المذكورة أعلاه بين 6 و12 مترًا
- تبلغ سرعة حاملة الجسر (سرعة حركة الجسر على المسار) 30 m/min، وسرعة عربة الرافعة 20 m/min
- يتم تحديد الموديل وعدد أسنان التروس عند تقديم الطلب. ويتوافق شكل الترس مع المعيار DIN 867 بدون أي تصحيح في الشكل. زاوية الضغط تبلغ 20 درجة.
آليات الرفع المضادة للانفجار بالحبل الفولاذي
آليات الرفع المضادة للانفجار من فيماك معتمدة وفق ATEX للتشغيل الآمن في البيئات الخطرة التي قد تتواجد فيها غازات أو أبخرة أو أتربة قابلة للاشتعال. وكل مكوّن فيها مصمَّم ومعتمَد لمنع مصادر الاشتعال داخل المناطق المصنَّفة.
تتوافق آليات الرفع المضادة للانفجار لدينا مع توجيه ATEX 2014/34/EU، وتتوفر لتطبيقات المنطقة 1 والمنطقة 2 والمنطقة 21 والمنطقة 22. وهي مثالية لقطاعات النفط والغاز والصناعات الكيماوية والدوائية ومناولة الحبوب. وبفضل أغلفة المحركات المانعة للهب وعلب التوصيل ذات الأمان المعزز ودوائر التحكم ذاتية الأمان، توفر هذه الآليات حلول رفع موثوقة في أصعب البيئات الخطرة.
