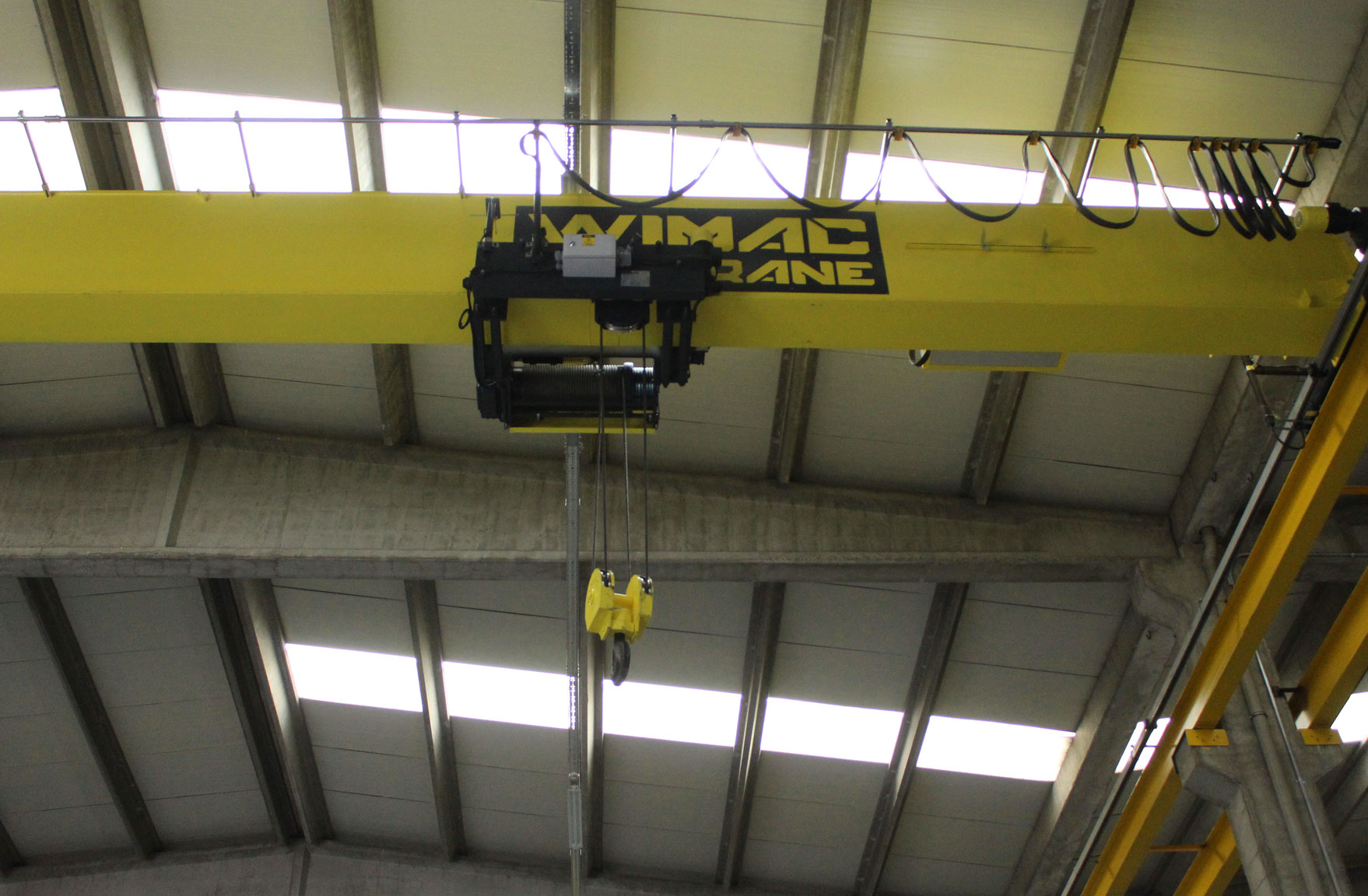

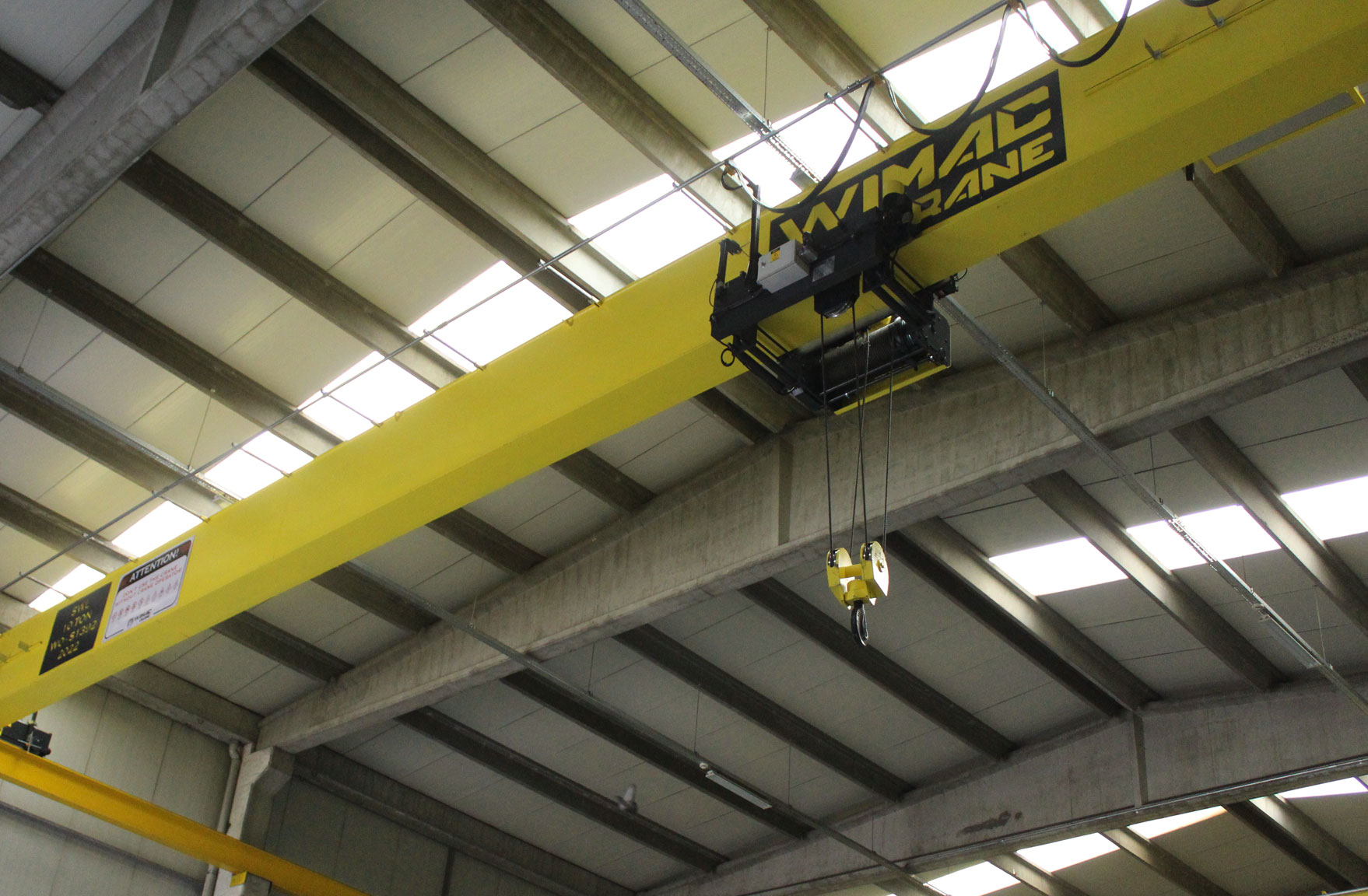

آليات الرفع القياسية للرافعات أحادية العارضة

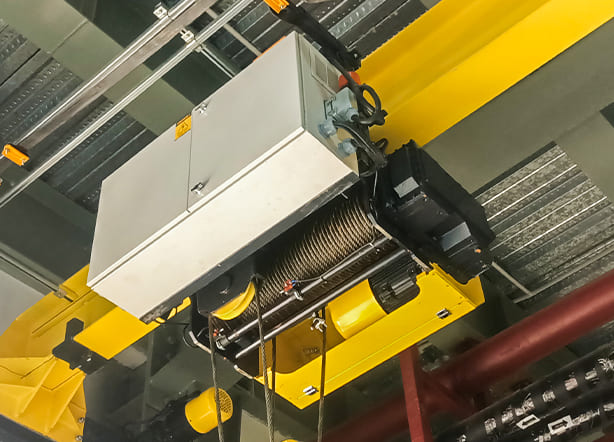

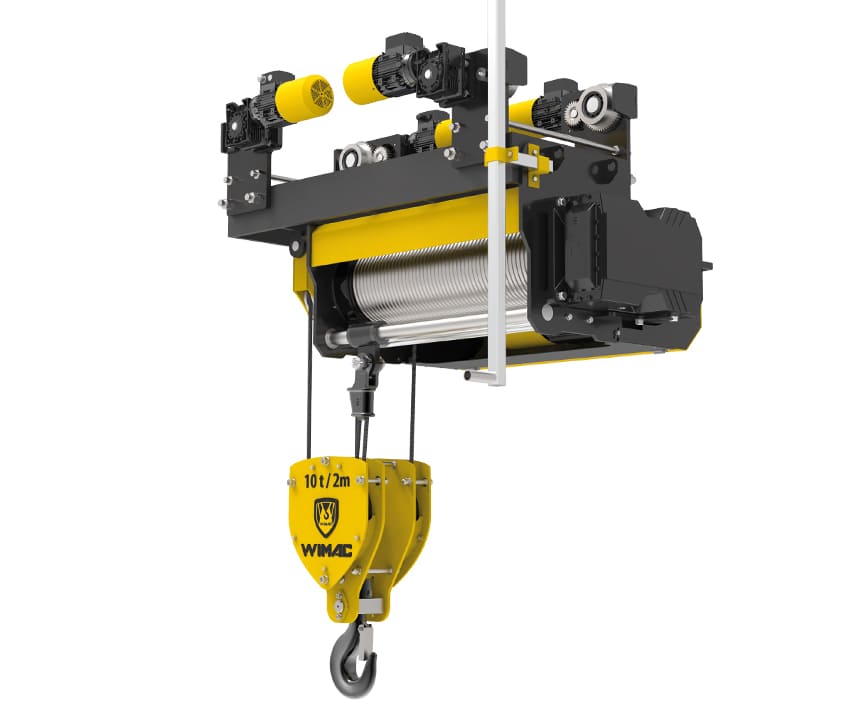

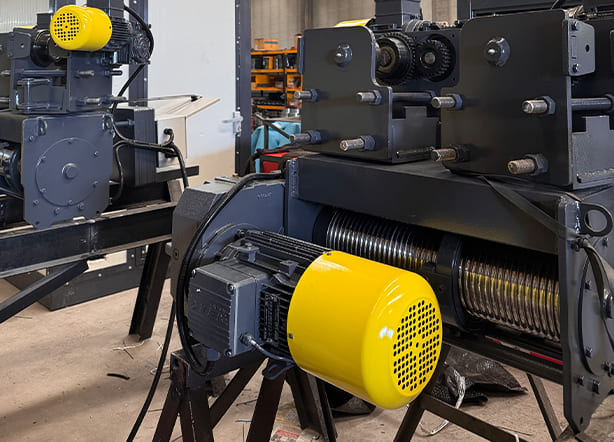

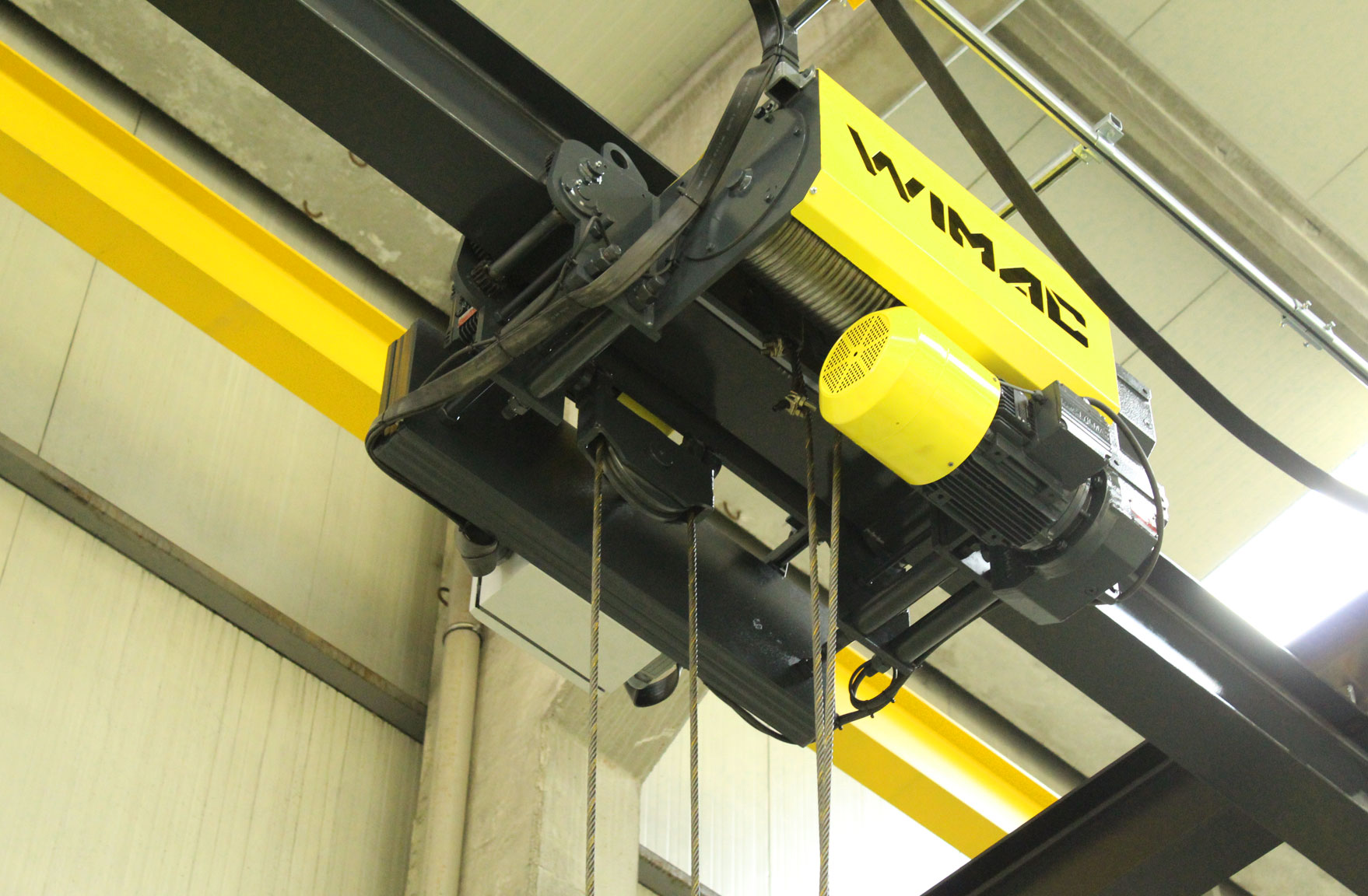

تُثبَّت آلية الرفع القياسية أسفل الجسر (العارضة) وتتحرك مباشرة أسفلها. وبفضل التوازن المتكافئ بين وزن الحمولة ووزن آلية الرفع، لا توجد حاجة إلى ثقل موازن. هذا التصميم يجعلها أبسط وأخف وزنًا وأقل تكلفة مقارنة بآلية الرفع منخفضة الإرتفاع.

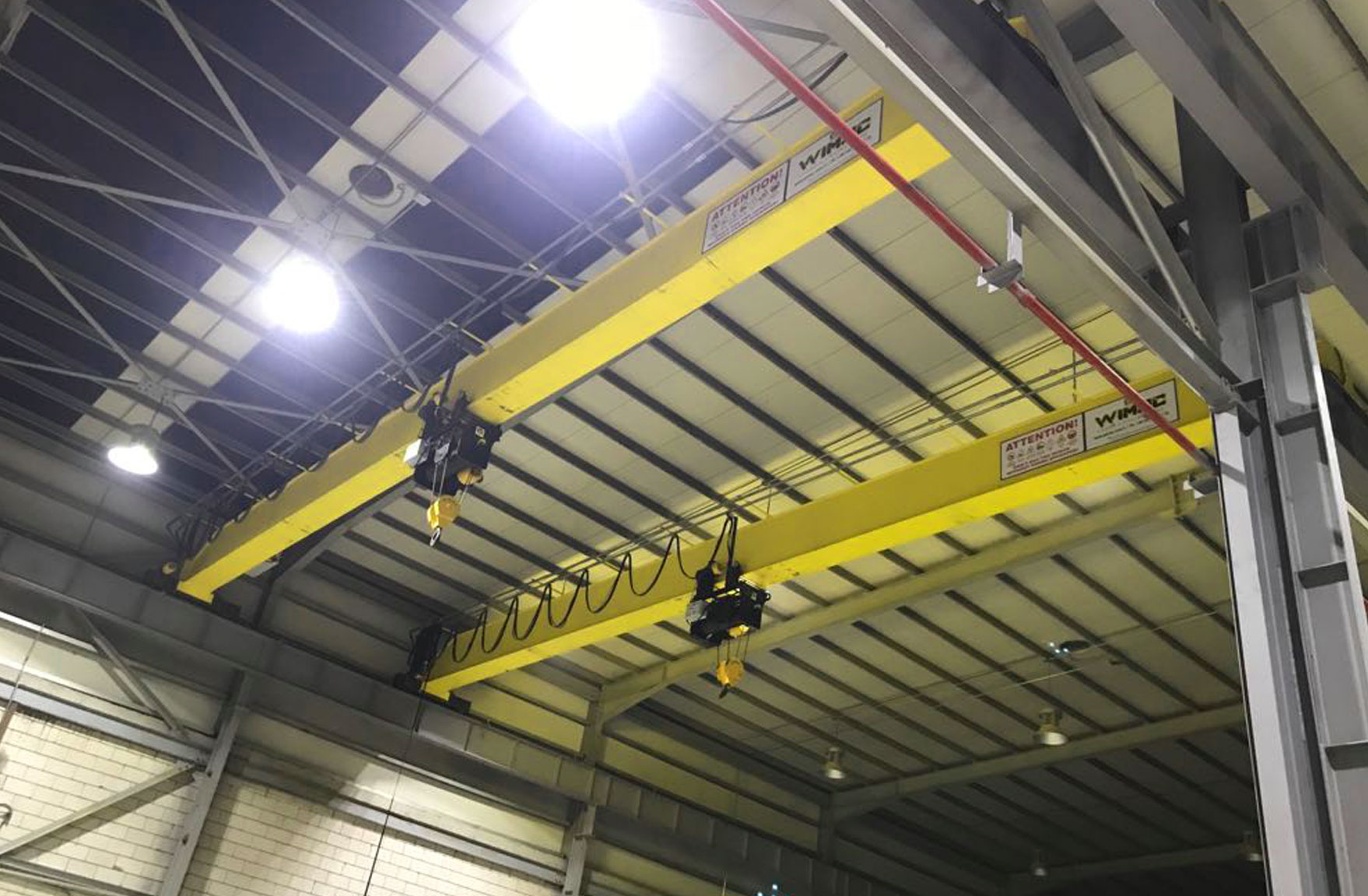

في فيماك نساعدك على رفع الأحمال ونقلها بسهولة وأمان عبر أنظمتنا أحادية السكة. تُركَّب هذه الأنظمة بيسر وفق مساحة العمل المتاحة، وتحقق أداءً عاليًا حتى في أقسى ظروف التشغيل، وهي من أكثر الحلول أمانًا، ولذلك تُستخدم في العديد من الدول بفضل قدرات الرفع العالية وملاءمتها لمختلف ظروف العمل.

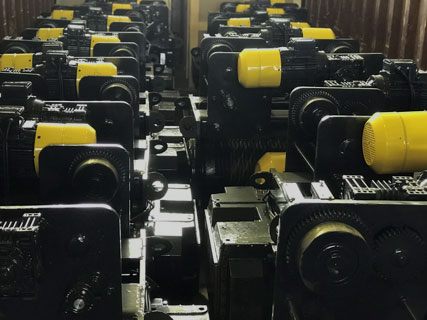

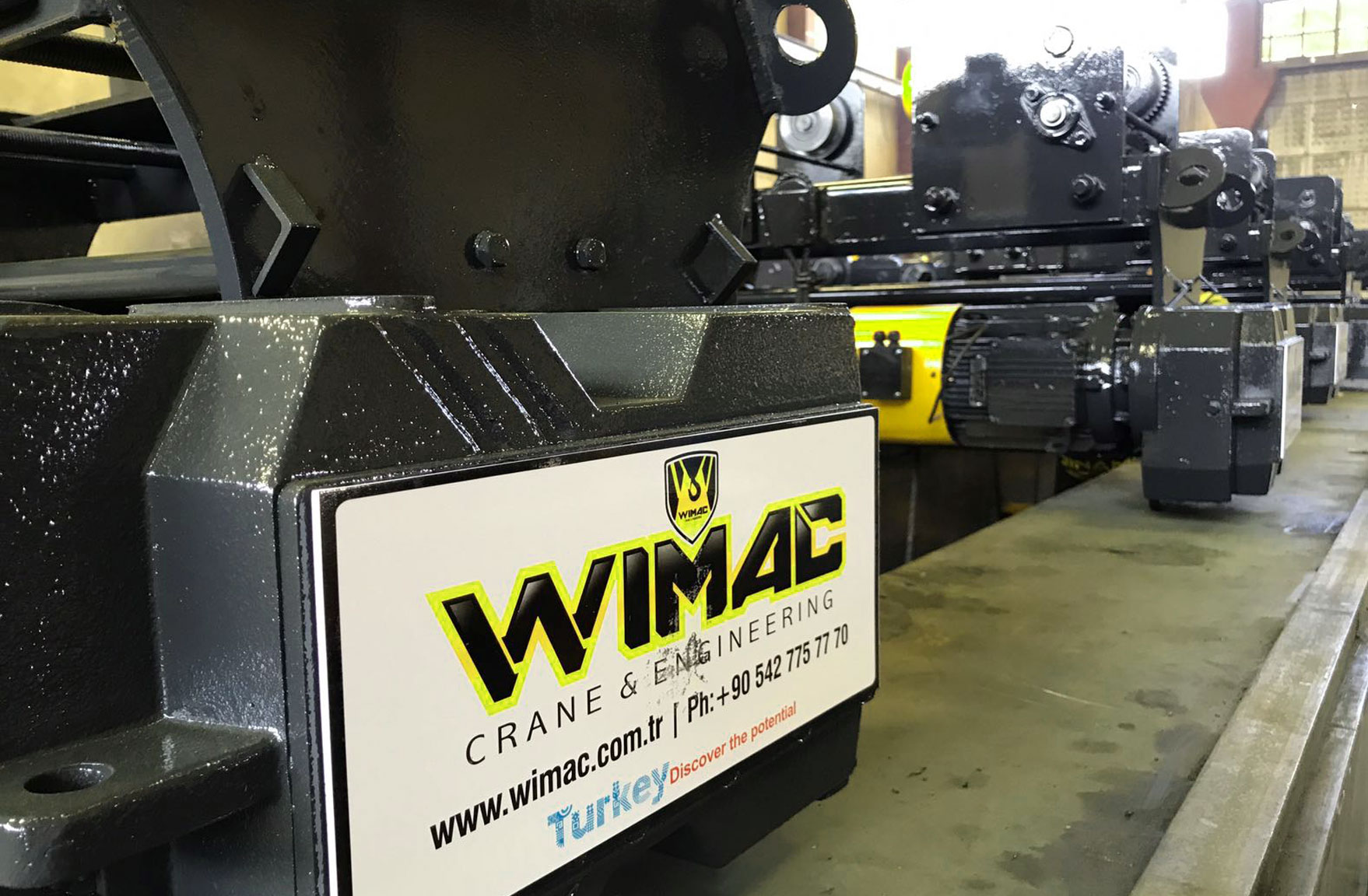

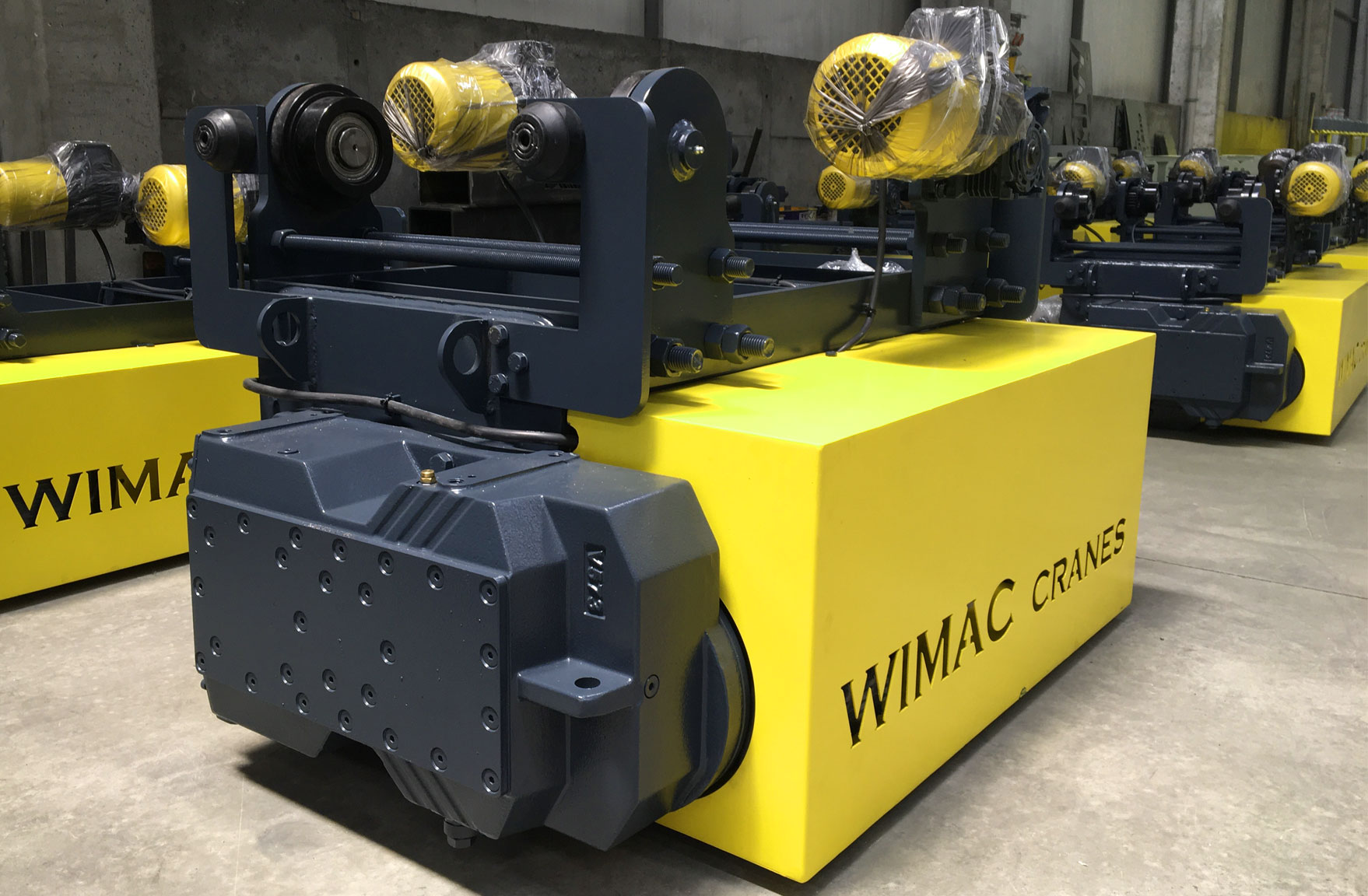

تُصنَّع جميع آليات الرفع أحادية السكة لدينا وفقًا لمعايير FEM وDIN وISO، ونطبّق المستوى نفسه من الجودة والمعايرة على كل منتجاتنا بموجب شهادتي CE وISO.
تُدار آليات الرفع أحادية السكة عبر أنظمة التحكم اللاسلكي، كما توفر علب التروس والمحركات عالية الجودة بدء حركة وتوقفًا سلسين.
تُصمَّم كل آليات الرفع أحادية السكة وفق مجال الاستخدام، مع تطبيق أنظمة دهان وطبقات أساس خاصة تُختار حسب ظروف التشغيل، وباحتياطات مقاومة التآكل وفق المعايير العالمية.
أهم الخصائص والمزايا
المواصفات الفنية
| قدرة الرفع (طن) | كود المنتج | قطر الأسطوانة (مم) | قطر الحبل (مم) | خطاف الفئة P | وزن العربة (كجم) | سرعة الرفع (متر/دقيقة) | القدرة الكهربائية لمحرك الرفع (كيلوواط) | قطر عجلات عربة الرافعة (مم) | محامل (رولمانات) عجلات عربة الرافعة | القدرة الكهربائية لمحرك العربة (كيلوواط) | قطر عجلات حاملات الجسر (مم) | محامل (رولمانات) عجلات حاملات الجسر | القدرة الكهربائية لمحرك حاملة الجسر (كيلوواط) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.6 | WO-S16 | 160 | 8 | Nr1 | 550 | 4 | 1.10 | Ø100 | 6205-2RS | 2×0,25 | Ø160-125 | 6308 | 2X0.55 |
| 3.2 | WO-S32 | 160 | 8 | Nr2.5 | 550 | 0,7-3,5 | 2.20 | Ø100 | 6205-2RS | 2×0,25 | Ø160-125 | 6308 | 2X0.55 |
| 5 | WO-S50 | 220 | 10 | Nr4 | 600 | 4 | 4 | Ø130 | 6206-2RS | 2×0,37 | Ø200-170 | 6310 | 2x0.55 |
| 6.3 | WO-S63 | 220 | 12 | Nr4 | 750 | 4.3 | 5.5 | Ø160 | 6207-2RS | 2×0,37 | Ø200-170 | 6310 | 2x0.75 |
| 8 | WO-S80 | 270 | 14 | Nr5 | 800 | 3.5 | 5.5 | Ø160 | 6207-2RS | 2×0,55 | Ø200-170 | 6310 | 2X0.75 |
| 10 | WO-S100 | 270 | 14 | Nr6 | 1000 | 3.5 | 7.5 | Ø160 | 6207-2RS | 2×0,55 | Ø240-200 | 22210 | 2x11 |
| 12.5 | WO-S125 | 360 | 16 | Nr8 | 1250 | 4.1 | 11.0 | Ø200 | 6209-2RS | 2×0,75 | Ø240-200 | 22210 | 2x11 |
| 16 | WO-S160 | 360 | 18 | Nr10 | 1500 | 3.5 | 11.0 | Ø300 | 6213-2RS | 2×0,75 | Ø300-250 | 22212 | 2x15 |
| 20 | WO-S200 | 400 | 20 | Nr12 | 1750 | 3.9 | 15.0 | Ø300 | 6213-2RS | 2×1,1 | Ø300-250 | 22212 | 2X2.2 |
جميع المنتجات المذكورة في الجدول أعلاه تتبع معايير ISO 2m وFEM M5.
معلومات إضافية
- حمولة الاختبار الساكن = SWL × 1.25 / حمولة الاختبار الديناميكي = SWL × 1.10
- تتراوح ارتفاعات الرفع في المنتجات المذكورة أعلاه بين 6 و12 مترًا
- تبلغ سرعة حاملة الجسر (سرعة حركة الجسر على المسار) 30 m/min، وسرعة عربة الرافعة 20 m/min
- يتم تحديد الموديل وعدد التروس عند تقديم التكليف. يتوافق شكل الترس مع المعيار DIN 867 بدون أي تصحيح في الشكل. زاوية الضغط تبلغ 20 درجة.
آليات الرفع منخفضة الإرتفاع للرافعات أحادية العارضة

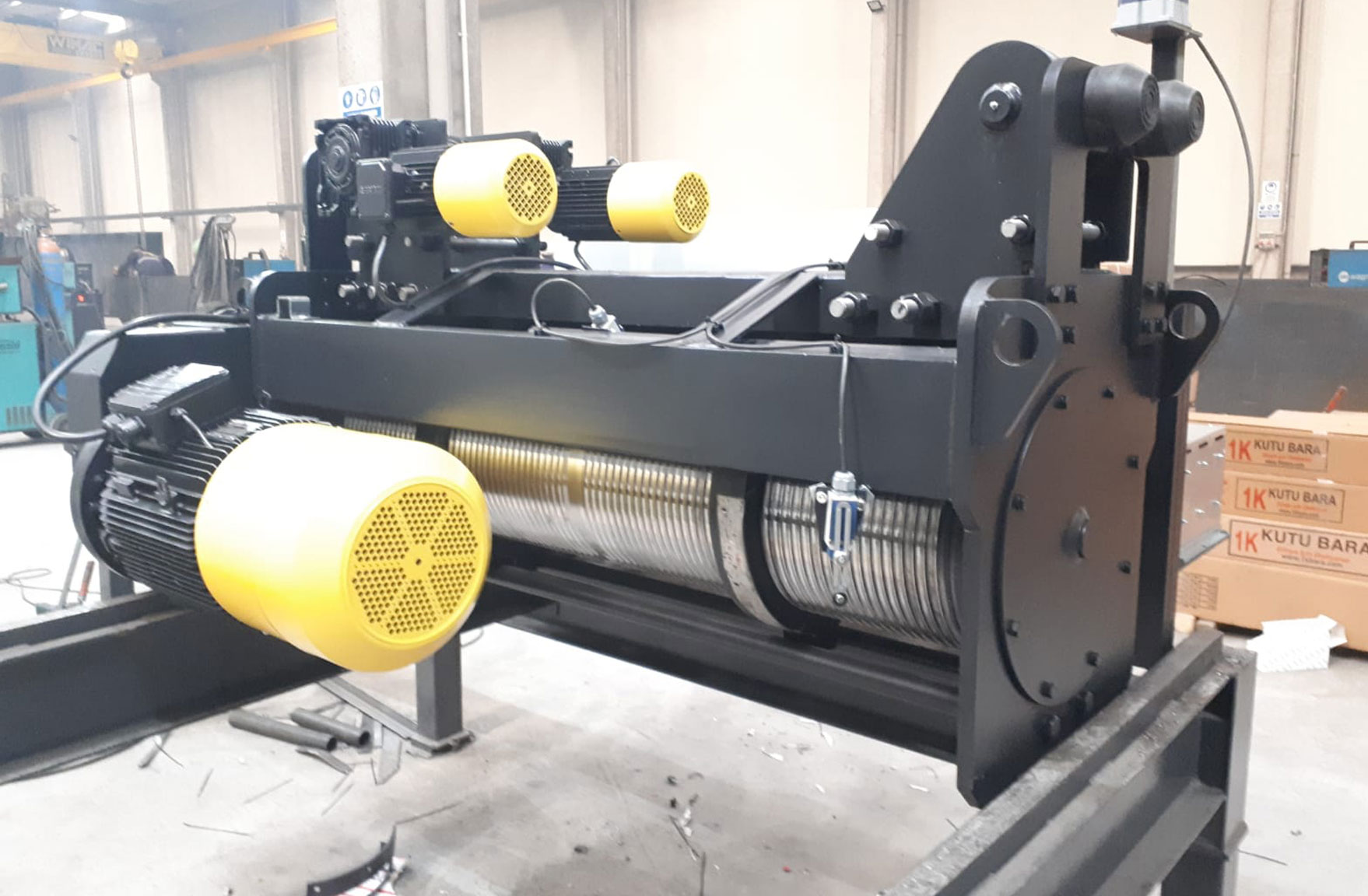

آلية الرفع منخفضة الارتفاع هي الحل المثالي للمباني ذات الارتفاع المحدود. فهي تحقق أقصى كفاءة في استغلال المساحة من خلال تمكين الخطاف من الوصول تقريبًا مباشرة أسفل الجسر الحامل. وبالمقارنة مع آلية الرفع القياسية، يتيح هذا التصميم الاستفادة المثلى من الارتفاع المتاح للمبنى دون أي تأثير سلبي على الأداء.
كما يجعل تصميم الأسطوانة الجانبي والهيكل المتراص هذه الآليات مثالية لتحديث المنشآت القائمة أو للمنشآت الجديدة التي يكون فيها ارتفاع السقف محدودًا. وتتوفر بقدرات رفع من 1.6 إلى 10 أطنان.
أهم الخصائص والمزايا
المواصفات الفنية
| قدرة الرفع (طن) | كود المنتج | قطر الأسطوانة (مم) | قطر الحبل (مم) | خطاف الفئة P | وزن العربة (كجم) | سرعة الرفع (متر/دقيقة) | القدرة الكهربائية لمحرك الرفع (كيلوواط) | قطر عجلات عربة الرافعة (مم) | محامل (رولمانات) عجلات عربة الرافعة | القدرة الكهربائية لمحرك العربة (كيلوواط) | قطر عجلات حاملات الجسر (مم) | محامل (رولمانات) عجلات حاملات الجسر | القدرة الكهربائية لمحرك حاملة الجسر (كيلوواط) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.6 | WU-S 16 | 160 | a8 | Nr1 | 550 | 4 | 1.10 | Ø100 | 6205-2RS | 2 x 0,25 | Ø130 | 6206 | 2x0,55 |
| 3.2 | WU-S 32 | 160 | 8 | Nr2.5 | 550 | 0.7-3.5 | 2.20 | Ø100 | 6205-2RS | 2 x 0,25 | Ø130 | 6206 | 2x0,55 |
| 5 | WU-S 50 | 220 | 10 | Nr4 | 600 | 4 | 4 | Ø130 | 6206-2RS | 2 x 0,37 | Ø160 | 6207 | 2x0,55 |
| 6.3 | WU-S 63 | 220 | 12 | Nr4 | 750 | 4.3 | 5.5 | Ø160 | 6207-2RS | 2 x 0,37 | Ø200 | 6209 | 2x0,75 |
| 8 | WU-S 80 | 270 | 14 | Nr5 | 800 | 3.5 | 5.5 | Ø160 | 6207-2RS | 2 x 0,55 | Ø300 | 6213 | 2x0,75 |
| 10 | WU-S 100 | 270 | 14 | Nr6 | 1000 | 3.5 | 7.5 | Ø160 | 6207-2RS | 2 x 0,55 | Ø300 | 6213 | 2x1,1 |
جميع المنتجات المذكورة في الجدول أعلاه تتبع معايير ISO 2m وFEM M5.
معلومات إضافية
- حمولة الاختبار الساكن = SWL × 1.25 / حمولة الاختبار الديناميكي = SWL × 1.10
- تتراوح ارتفاعات الرفع في المنتجات المذكورة أعلاه بين 6 و12 مترًا
- تبلغ سرعة حاملة الجسر (سرعة حركة الجسر على المسار) 30 m/min، وسرعة عربة الرافعة 20 m/min
- يتم تحديد الموديل وعدد التروس عند تقديم التكليف. يتوافق شكل الترس مع المعيار DIN 867 بدون أي تصحيح في الشكل. زاوية الضغط تبلغ 20 درجة.
آليات الرفع بالحبل الفولاذي المضادة للانفجار
آليات الرفع المضادة للانفجار من فيماك حاصلة على شهادة ATEX للتشغيل الآمن في البيئات الخطرة التي قد تتواجد فيها غازات أو أبخرة أو أتربة قابلة للاشتعال. وكل مكوّن فيها مُصمَّم ومعتمد لمنع مصادر الاشتعال داخل المناطق المصنفة.
تتوافق آليات الرفع المضادة للانفجار لدينا مع توجيه ATEX 2014/34/EU، وتتوفر لتطبيقات المنطقة 1 والمنطقة 2 والمنطقة 21 والمنطقة 22. وهي مثالية لصناعات النفط والغاز والمعالجة الكيميائية والأدوية ومناولة الحبوب. وبفضل أغلفة المحركات المانعة للهب، وصناديق التوصيل ذات الأمان المعزز، ودوائر التحكم الآمنة جوهريًا، توفر هذه الآليات حلول رفع موثوقة في أصعب البيئات الخطرة.
